AD9948AKCPZRL是亚德诺半导体（Analog Devices）推出的一款高度集成的10位CCD信号处理器，采用40引脚LFCSP封装，专为处理电荷耦合器件（CCD）传感器输出的模拟信号链而设计。该芯片的核心架构集成了完整的信号调理通道，包括一个低噪声前置放大器、一个相关双采样（CDS）电路、一个可编程增益放大器（PGA）以及一个高速10位模数转换器（ADC）。这种高度集成的设计将传统上需要多个分立器件实现的复杂功能整合到单一芯片中，显著简化了系统设计，提高了信号路径的一致性与可靠性，同时有效降低了整体方案的功耗与PCB占板面积。

在功能实现上，该处理器的一个关键特性是其相关双采样（CDS）功能，它能有效抑制CCD输出信号中的复位噪声和低频噪声，从而大幅提升图像的信噪比（SNR）。其内置的可编程增益放大器提供了灵活的增益调整范围，允许系统根据不同的光照条件和CCD输出电平进行优化，确保ADC输入端获得满量程的最佳信号。芯片的10位ADC以高速率工作，能够满足中高分辨率CCD传感器的像素输出速率要求，实现精准的数字化。整个信号链的时序由芯片内部集成的时序发生器控制，可通过串行接口（如SPI）进行灵活配置，以适应不同型号CCD的驱动需求。

在接口与参数方面，AD9948AKCPZRL采用逻辑电平输入与输出，便于与主流微处理器或FPGA直接连接。其工作温度范围覆盖-20°C至85°C，适用于宽温环境下的工业应用。表面贴装型的40-VFQFN（CSP）封装符合现代电子设备小型化的趋势。尽管该型号目前已处于停产状态，但其成熟稳定的设计在特定存量市场和备件供应中仍有需求，用户可通过ADI中国代理等授权渠道获取相关库存与技术资料。

该芯片典型的应用场景集中在需要高质量图像捕获的领域。它曾是工业机器视觉系统、科学成像设备（如显微镜相机）、高端扫描仪以及部分安防监控摄像机的理想选择。在这些应用中，其出色的噪声抑制能力、可编程的灵活性和集成的信号链解决方案，能够帮助工程师构建高性能、结构紧凑的CCD成像模块，实现对微弱光信号的高保真度采集与数字化处理。

• 型号:AD9948AKCPZRL
• 品牌:Analog Devices Inc. (ADI,亚德诺半导体)

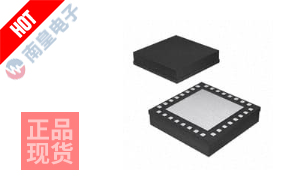

• 封装:40-LFCSP（6x6）
• 类目:集成电路（IC） > 接口 > 传感器和检测器接口
• 描述:IC CCD SIGNAL PROCESSOR 40LFCSP
• 系列:-
• 包装:卷带（TR）
• 产品状态:停产
• 南皇电子 可编程:未验证
• 类型:CCD 信号处理器，10 位
• 输入类型:逻辑
• 输出类型:逻辑
• 电流 - 供电:-
• 工作温度:-20°C ~ 85°C
• 等级:-
• 资质:-
• 安装类型:表面贴装型
• 封装/外壳:40-VFQFN 焊盘，CSP
• 供应商器件封装:40-LFCSP（6x6）
• AD9948AKCPZRL优势代理货源，国内领先的AD芯片采购服务平台。

AD9948AKCPZRL是亚德诺半导体（ADI）生产的一款10位CCD信号处理器，属于传感器接口芯片类别。该器件采用40-VFQFN（LFCSP）表面贴装封装，以卷带形式提供，其核心功能在于为CCD图像传感器提供完整的模拟前端信号调理。

该处理器集成了关键的低噪声信号链模块，包括相关双采样（CDS）电路以抑制噪声、可编程增益放大器（PGA）用于信号调整，以及一个高速10位模数转换器（ADC）。这种高集成度设计简化了从CCD模拟输出到数字信号的转换路径，适用于对图像质量有较高要求的应用。其工作温度范围为-20°C至85°C，确保了在多种工业环境下的适用性。
