LTC5567（具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器）-AD代理

LTC5567的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF混频器
技术类目：单、双和三平衡混频器
功能描述：具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC5567的产品详情：

LTC5567 专为要求宽 IF 带宽的 RF 下变频混频器应用而优化。该器件同时也是 LT5557 有源混频器的引脚兼容型升级版本，可提供较高的线性度和 1dB 压缩、较宽的带宽及较低的输出杂散电平。集成型 RF 和 LO 变压器以及 LO 缓冲放大器可实现非常紧凑的解决方案。

RF 输入在 1.4GHz 至 3GHz 的范围内是 50Ω 匹配，并可利用简单的外部匹配轻松地针对较高或较低 RF 频率实现匹配。LO 输入在 1GHz 至 4GHz 的范围内是 50Ω 匹配，即使在 IC 被停用的情况下也不例外。利用简单的外部匹配可以很容易地针对较高或较低频率 (低至 300MHz) 使 LO 输入实现匹配。低电容差分 IF 输出可在高达 2.5GHz 的频率条件下使用。

应用

无线基础设施接收机
DPD 观测接收机
CATV 基础设施

LTC5567的优势和特点：

高 IIP3：+26.9dBm (在 1950MHz)
1.9dB 转换增益
低噪声指数：11.8dB (在 1950MHz)
在 5dBm 隔离条件下噪声指数 (NF) 为 16.5dB
低功率：294mW
宽 IF 频率范围高达 2.5GHz
停机时 LO 输入 50Ω 匹配
–40ºC 至 105ºC 工作温度 (TC)
非常小的解决方案外形尺寸
引脚与 LT5557 相兼容

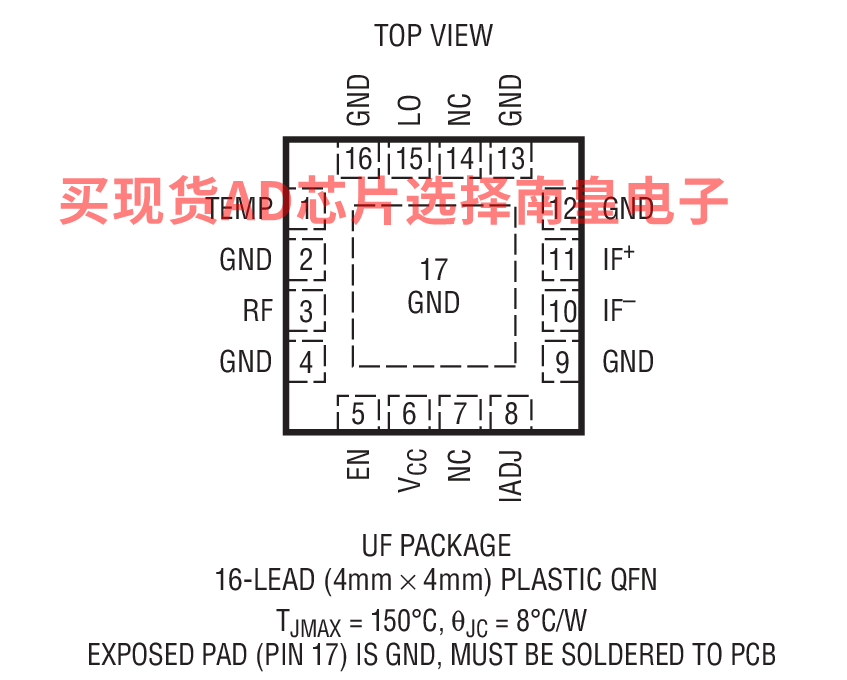

16 引脚 (4mm x 4mm) QFN 封装

LTC5567具体的完整产品型号参数及价格（美元）：

LTC5567IUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：9.19（100-499个）；7.54（1000+个）

LTC5567IUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.19（100-499个）；7.54（1000+个）

LTC5567的评估套件：

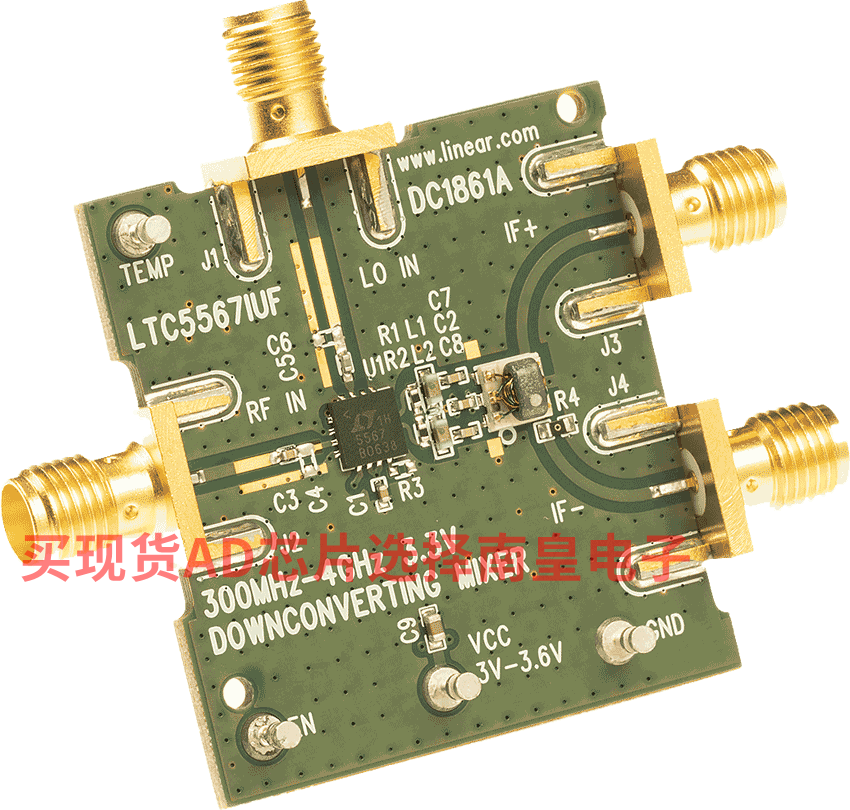

DC1861A：LTC5567 | 300MHz to 4GHz High Linearity Active Downconverting Mixer with Wideband IF Demo Board

DC1861A: Demo Board for the LTC5567 300MHz to 4GHz Active Downconverting Mixer with Wideband IF.

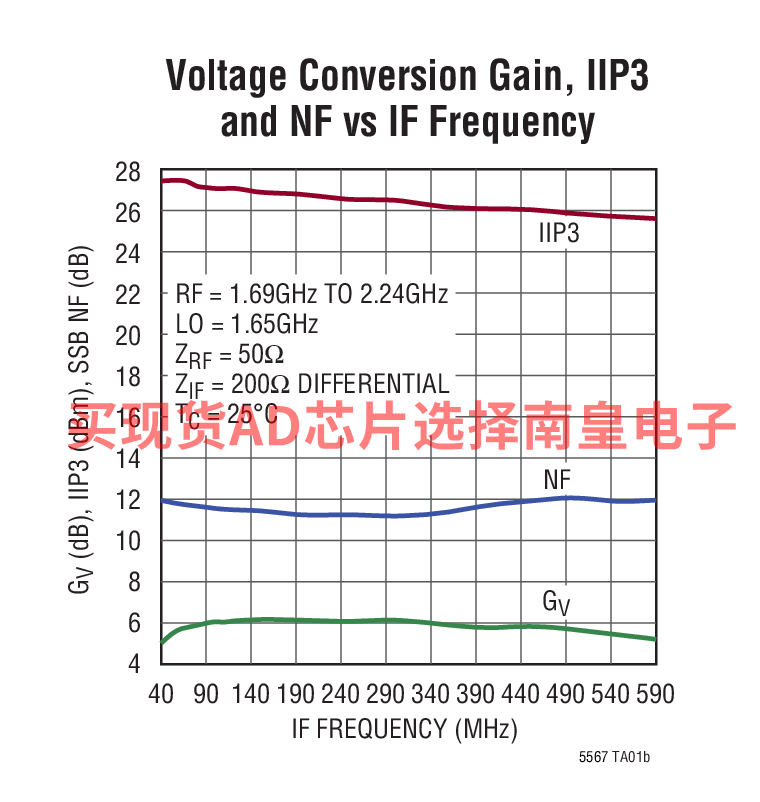

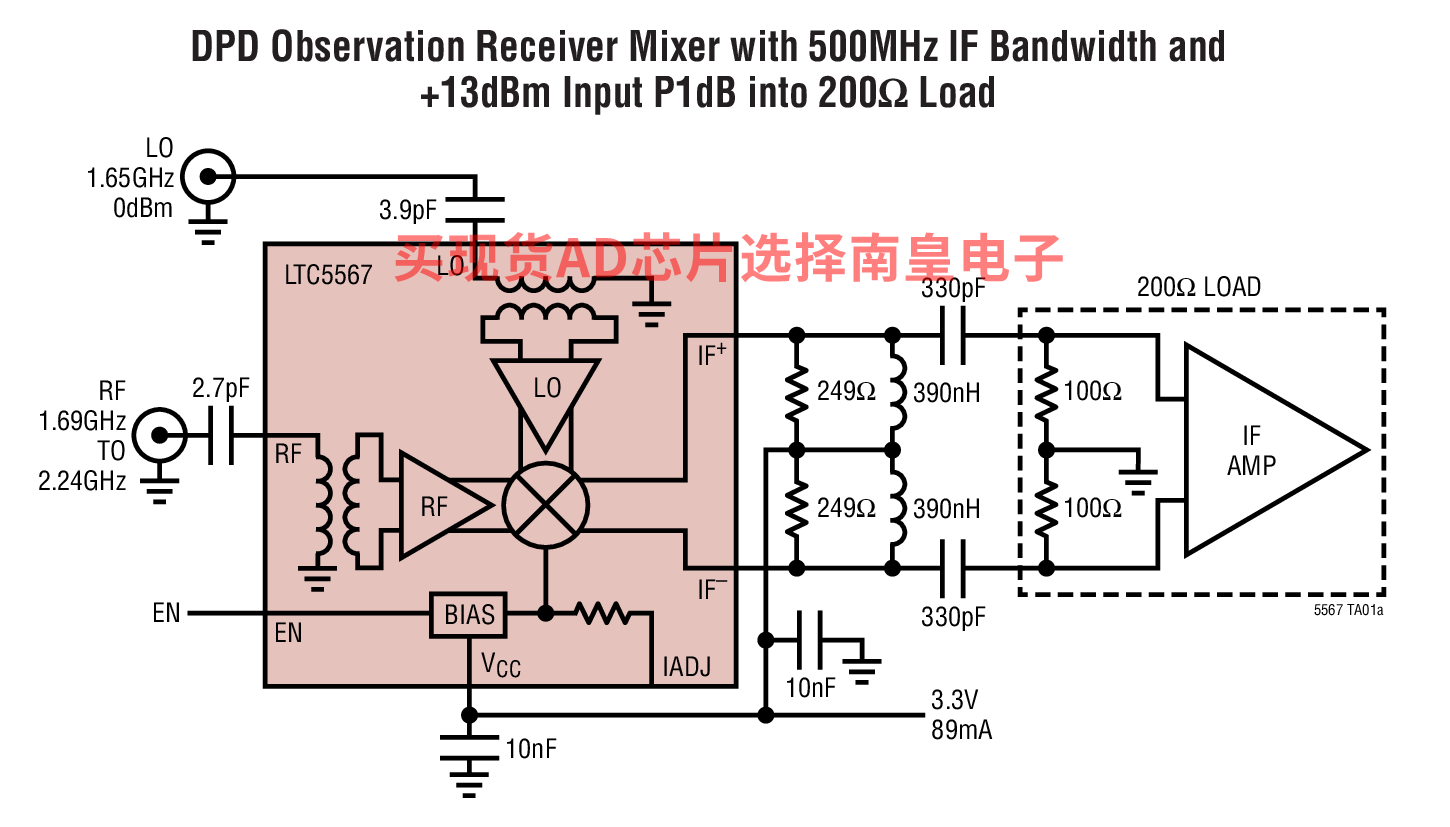

LTC5567的电路图解：

LTC5567的评估套件：
