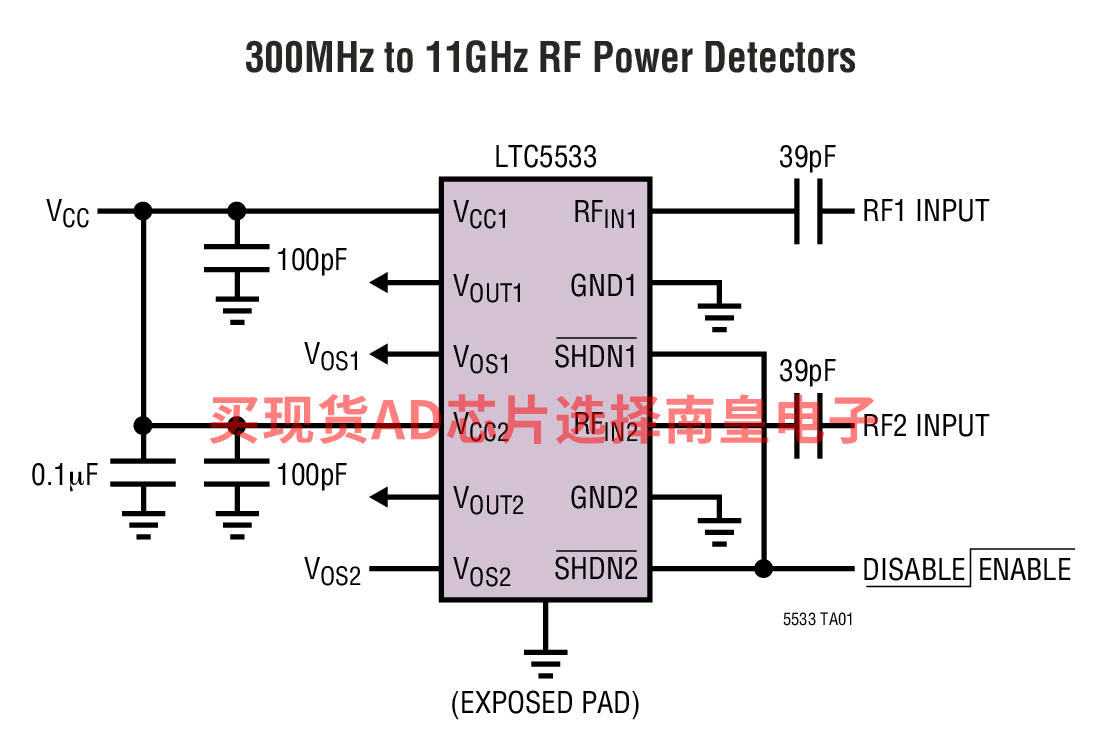

LTC5533 是一款双通道 RF 功率检波器，适用于工作频率范围为 300MHz 至 11GHz 的 RF 应用。两个独立的温度补偿型肖特基二极管峰值检波器和缓冲放大器集成在一个小型 4mm x 3mm DFN 封装中。

采用片内肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 VOUT 引脚。一种节能停机模式可将电流减小至每通道 2µA 以下。初始输出启动电压可采用 VOS 引脚进行精准的调节。

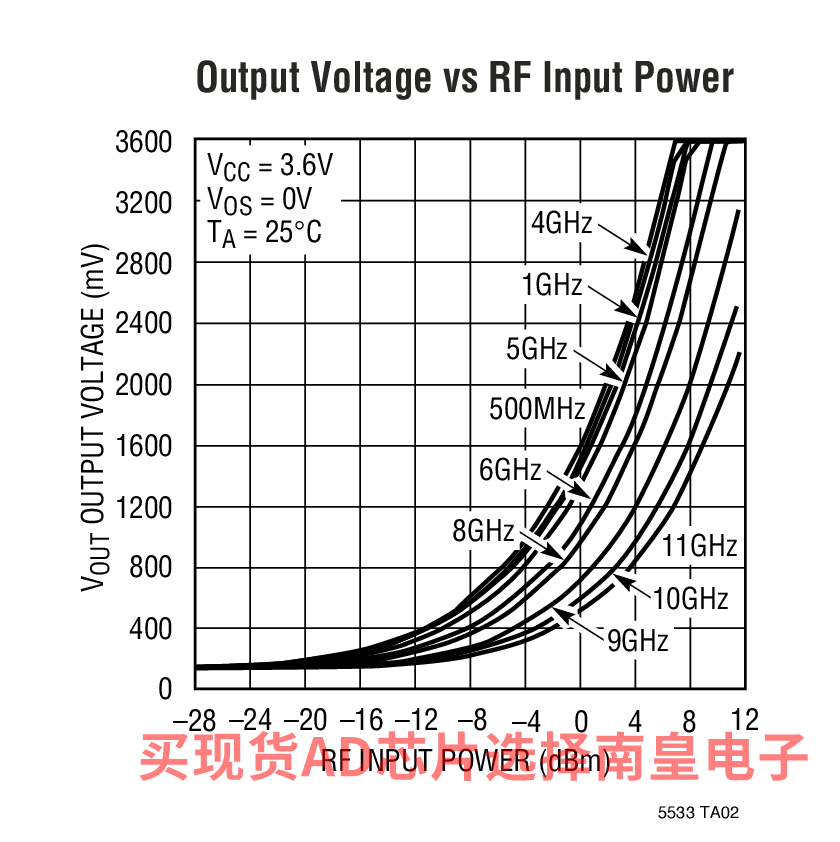

LTC5533 在 –32dBm 至 12dBm 的输入功率电平范围内工作。

* 降低性能可实现更高频率的操作。 请咨询工厂了解更多信息。

• PA 正向和反向功率监视器
• 双通道 PA 发送功率控制
• 802.11a, b, g、802.15、WiMAX
• PA 线性化
• 固定无线接入
• RF 功率警报
• 包络检波器



• 两个独立的温度补偿型肖特基二极管 RF 峰值检波器
• 45dB 通道至通道隔离度 (在 2GHz)
• 宽输入频率范围：300MHz 至 11GHz *
• 宽输入功率范围：–32dBm 至 12dBm
• 具有 2x 增益的缓冲检波器输出
• 可调的 VOUT 启动电压
• 宽 VCC 范围：2.7V 至 6V
• 低工作电流：每通道 <500µA
• 低停机电流：每通道 <2µA
• 4mm x 3mm DFN 封装



LTC5533EDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：4.43（100-499个）；3.77（1000+个）

LTC5533EDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.43（100-499个）；3.77（1000+个）

DC821A：LTC5533EDE | 双通道RF功率检波器，300MHz至11GHz

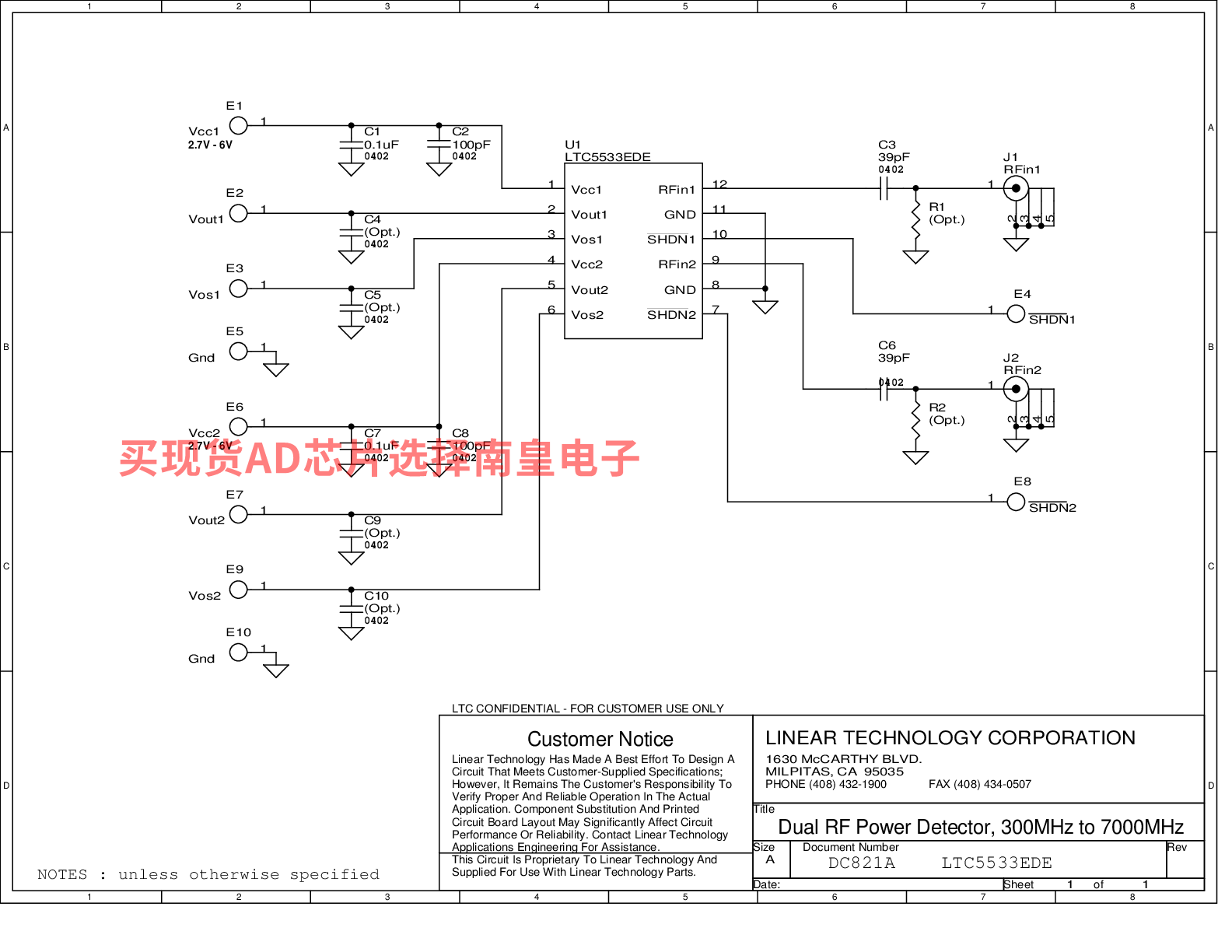

DC821A：LTC5533 300MHz至11GHz精密双通道RF功率检波器演示板。
