LTC5505-X 是一种用于 RF 应用工作频率范围为 300MHz 至 3.5GHz 的 RF 功率检波器。在一个小型的 5 引脚 ThinSOT 封装内集成了一个温度补偿肖特基二极管峰值检波器和缓冲放大器。供电电压范围为以单节锂离子电池或三节 NiMH 电池为电源的操作进行了优化。

采用一个片上肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 VOUT 引脚。节能停机模式将供电电流降至 2uA 以下。

LTC5505-1 在 -28dBm 至 18dBm 的输入功率电平范围内工作。LTC5505-2 在 -32dBm 至 12dBm 的输入功率电平范围内工作。

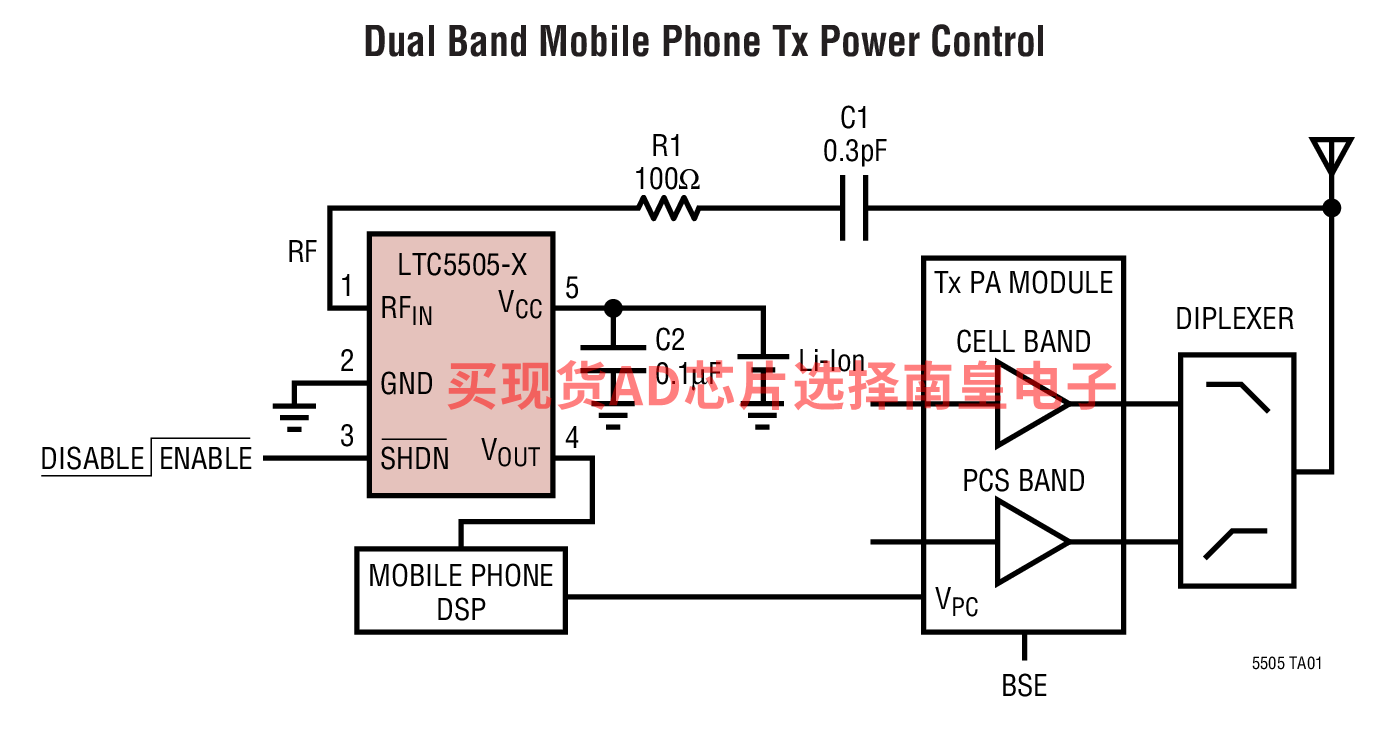

• 多模式移动电话产品
• PCS 装置
• 无线数据调制解调器
• 无线和电缆通信基础设施
• RF 功率警报
• 包络检波器

• 具有两种输入功率范围的内部肖特基二极管 RF 检波器：
  • LTC5505-1，-28dBm 至 18dBm
  • LTC5505-2，-32dBm 至 12dBm
• 宽输入频率范围：300MHz 至 3GHz (LTC5505-1)；300MHz 至 3.5GHz (LTC5505-2)
• 采用了温度补偿
• 缓冲检波器输出
• 2.7V 至 6V 的宽 VCC 范围
• 低工作电流：0.5mA
• 低停机电流：低于 2uA

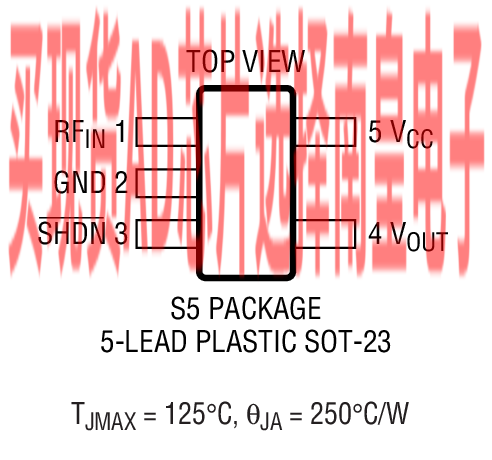

• 采用扁平 (高度仅 1mm) 的 ThinSOT 封装

LTC5505-1ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LTC5505-1ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LTC5505-2ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.54（100-499个）；1.39（1000+个）

LTC5505-2ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.54（100-499个）；1.39（1000+个）

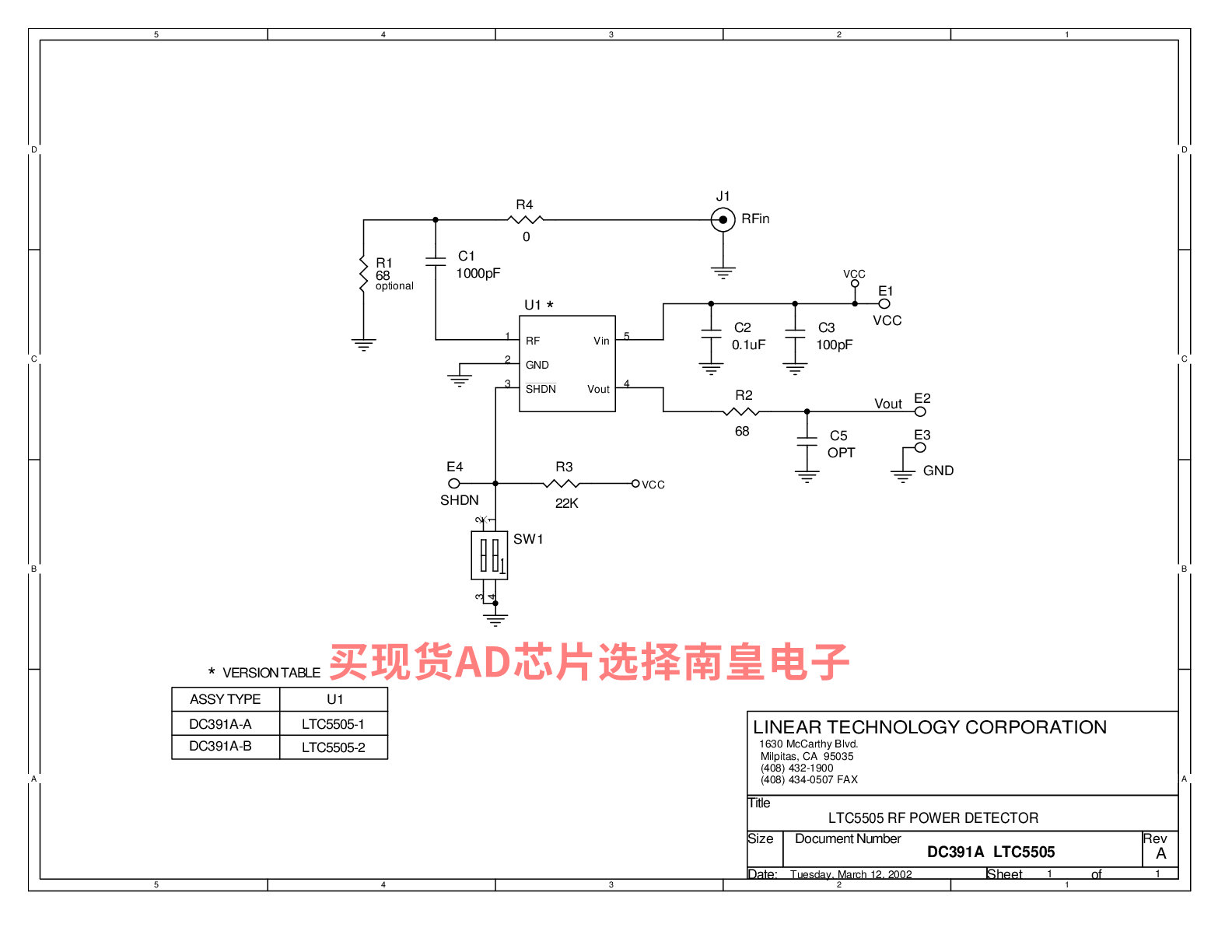

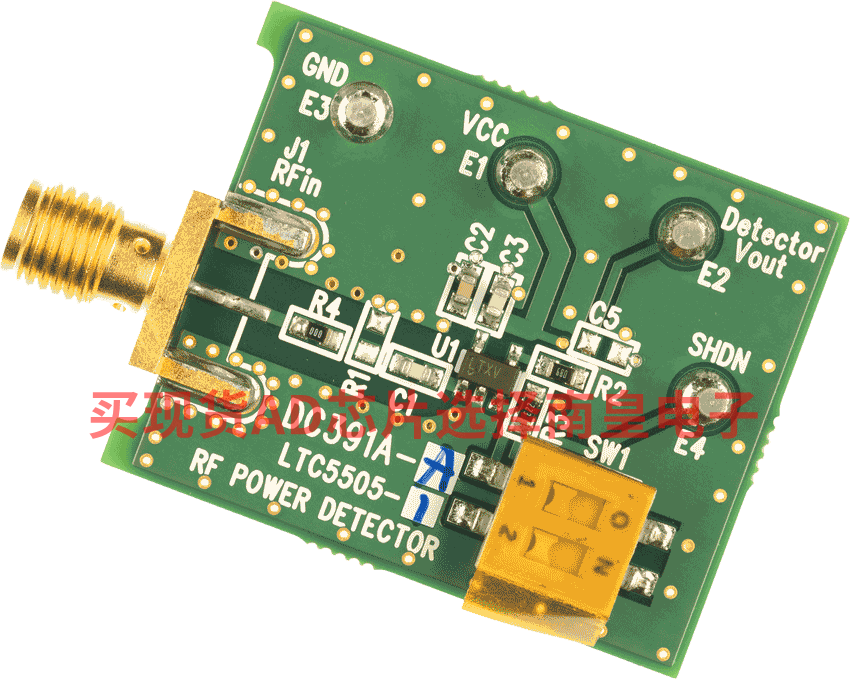

DC391A-A：LTC5505-1ES5 | −28dBm to 18dBm RF Power Detector (Postage Stamp)

DC391A-A: Demo Board for LTC5505 RF Power Detector with Buffered Output and >40dB Dynamic Range.

DC391A-B：LTC5505-2ES5 | −32dBm to 12dBm RF Power Detector (Postage Stamp)

DC391A-B: Demo Board for LTC5505 RF Power Detector with Buffered Output and >40dB Dynamic Range.
