LTC2934（具电源故障输出的超低功率可调监控器）-AD代理

LTC2934的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：监控电路
技术类目：单电源监控器
功能描述：具电源故障输出的超低功率可调监控器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2934的产品详情：

LTC2934 超低功率电压监视器提供了系统初始化、电源故障报警和复位发生功能。低静态电流 (典型值为 500nA) 使得 LTC2934 成为电池供电型应用的理想选择。

精准的电源故障和复位电压可以独立地进行配置。当 PFI 输入降至 0.4V 以下时，将在电源故障输出端 (PFO) 上提供一个“即将出现低电压条件”的预警。监控电路负责监视 ADJ 输入，并在 ADJ 降至 0.4V 以下时把 RST 拉至低电平。当 ADJ 从一个低于门限的条件逐渐上升时，一个内部复位定时器将在超过 ADJ 门限达 5% 之后被起动。复位超时将使 RST 输出返回高态的过程产生延迟。一个与 MR 输入相连的按钮开关通常用于强制执行手动复位。输出 RST 和 PFO 存在于开路漏极 (LTC2934-1) 或有源上拉电路 (LTC2934-2)。工作温度范围为 -40℃ 至 85℃。

应用

便携式设备
电池供电型设备
安全系统
销售点设备
无线系统

LTC2934的优势和特点：

500nA 静态电流
在整个温度范围内实现了 ±1.5% (最大值) 的准确度
可在低至 1.6V 的电源电压条件下正常运作
可调复位门限
可调电源故障门限
预警电源故障输出

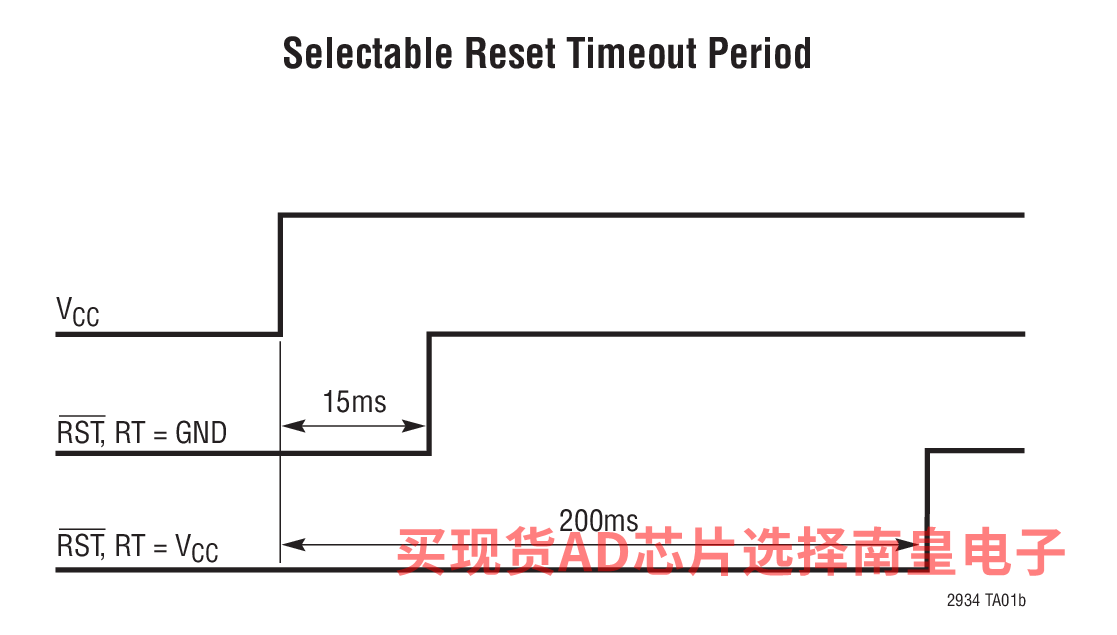

可选的 15ms 或 200ms 复位超时
手动复位输入

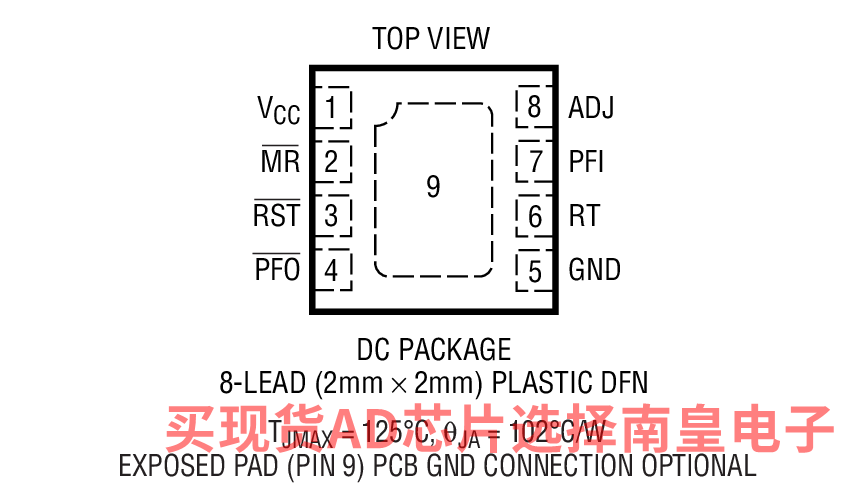

紧凑型 8 引脚、2mm x 2mm DFN 和 TSOT-23 (ThinSOT) 封装

LTC2934具体的完整产品型号参数及价格（美元）：

LTC2934CDC-1#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934CDC-1#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934CDC-2#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934CDC-2#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934CTS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934CTS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934CTS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934CTS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.32（1000+个）

LTC2934IDC-1#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934IDC-1#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934IDC-2#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934IDC-2#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934ITS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934ITS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934ITS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934ITS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.94（100-499个）；1.51（1000+个）

LTC2934的评估套件：

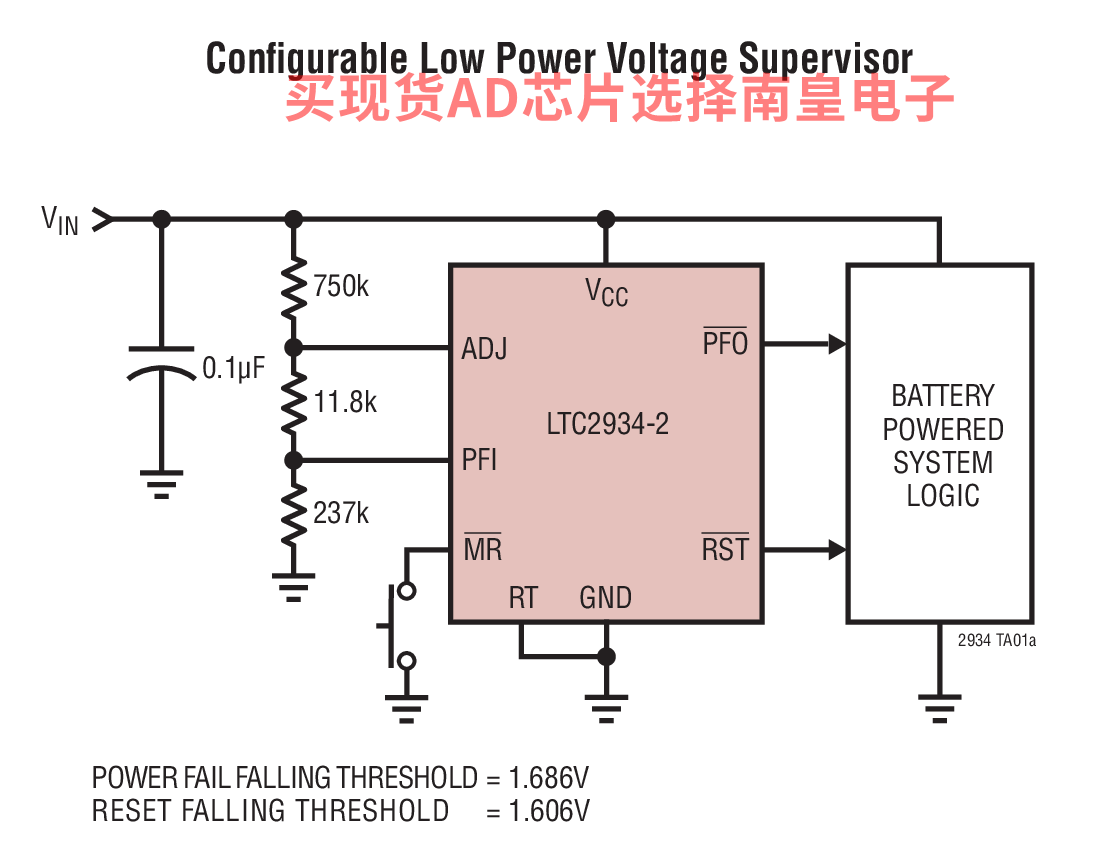

LTC2934的电路图解：

LTC2934的评估套件：
