LTC203的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：微功率、低电荷注入、四通道 CMOS 模拟开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC203的产品详情：

LTC201A、LTC202、和 LTC203 是微功率、四通道 CMOS 模拟开关，它们的功耗通常仅为 250μW (采用 ±15V 电源) 和 40μW (采用单 5V 电源)。这些开关具有 65Ω 的典型导通电阻和非常高的断开电阻。这几款开关所固有的一种先断后连特性可避免两个通道的短接。当采用一个 ±15V 的电源电压时，信号范围为 ±15V。LTC201A、LTC202 和 LTC203 内置特殊的电荷补偿电路，可将电荷注入大幅度减少至 ±25pC (最大值，采用 ±15V 电源)。

LTC201A、LTC202 和 LTC203 专为可编程增益放大器、模拟多路复用器、采样及保持电路、精准的电荷开关和远程开关等应用而设计。这三款器件的与众不同之处在于开关动作的类型，如逻辑表中所示。

主要规格

电源电流 ..................... I+ = 40μA，I- = 5μA (最大值)
电荷注入
RON ………………………...……………. 65Ω (典型值)
信号范围 ………………………………………… ±15V

LTC203的优势和特点：

微功率操作
单 5V 或 ±15V 电源工作
低电荷注入
低RON
低漏电
有保证的“先断后连”
抗闭锁型设计
可兼容 TTL/CMOS
DG201A / DG202 的改进型第二供货源

LTC203具体的完整产品型号参数及价格（美元）：

LTC203CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：3.13（100-499个）；3（1000+个）

LTC203CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.51（1000+个）

LTC203CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.51（1000+个）

LTC203的评估套件：

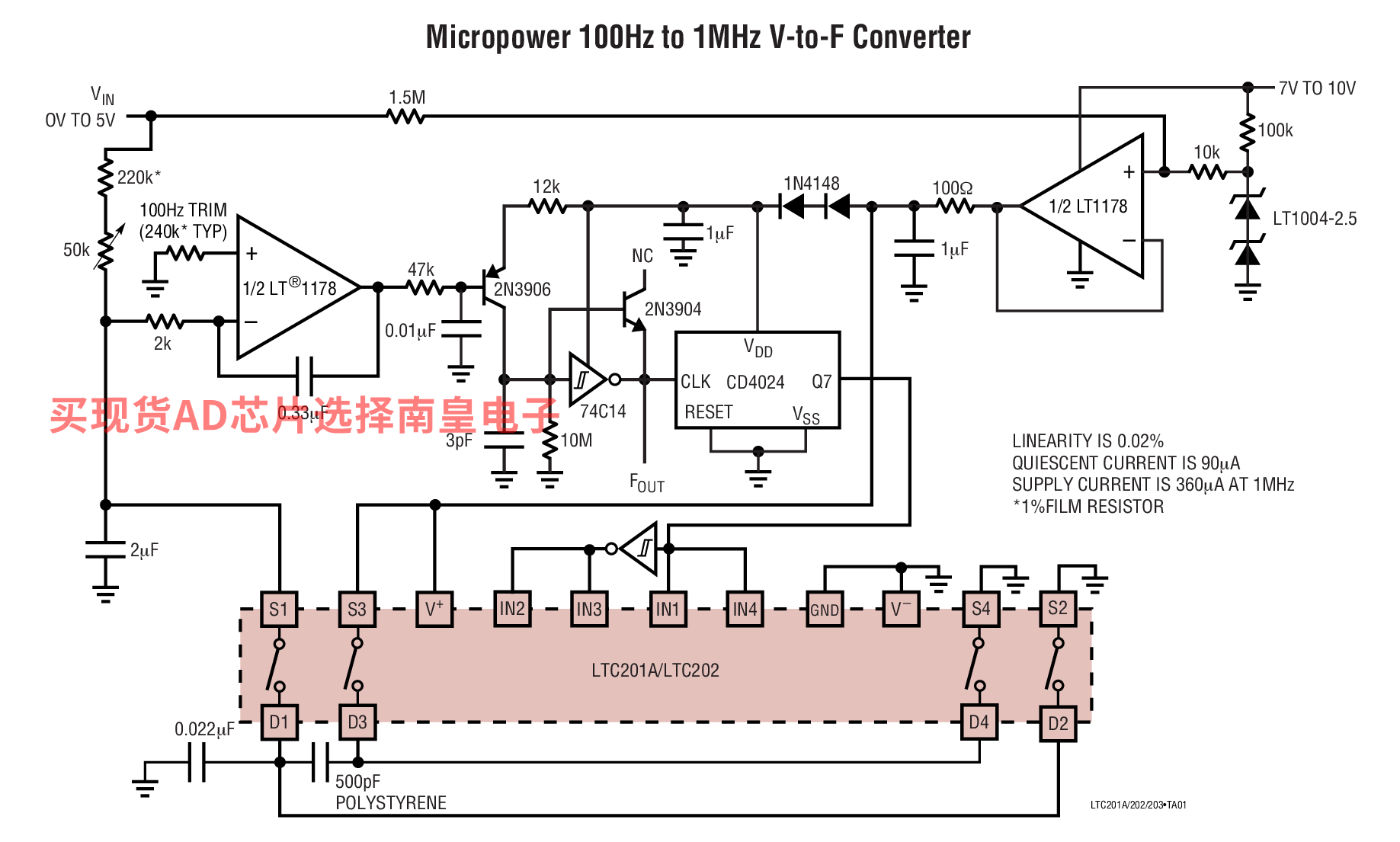

LTC203的电路图解：
