LT5560 是一款低功率、高性能宽带有源混频器。该双平衡混频器可采用一个单端 LO 电源来驱动，而且只需要 -2dBm 的 LO 功率。这种平衡设计使 LO 到输出泄漏低，而且集成输入放大器具有卓越的 LO 至 IN 隔离度。信号端口可在很宽的频率范围实现阻抗匹配，从而使 LT5560 能够在众多应用中被用作一个上变频或下变频混频器。

LT5560 具有 10mA 的电源电流特性；然而，DC 电流则是可调的，这使得能够利用单个电阻器来针对每种应用进行性能的优化。例如：当偏置施加13.4mA 的最大电源电流上时，对于一个 900MHz 输出，典型的上变频混频器 IIP3为+10.8dBm。
应用

• 便携式无线设备
• CATV/DBS 接收机
• WiMAX 无线电通信装置
• PHS 基站
• RF 仪表
• 微波数据链路
• VHF/UHF 双向无线电通信装置

• 上变频或下变频应用
• 噪声指数：典型值为 9.3dB (在 900MHz 输出频率)
• 转换增益：典型值为 2.4dB
• IIP3：典型值为 9dBm (在 ICC = 10mA)
• 可调电源电流：4mA 至 13.4mA
• 低 LO 驱动电平：-2dBm
• 单端或差分 LO
• 端口至端口的高隔离度
• 具有低断态漏电流的使能控制
• 2.7V 至 5V 单电源
• 小型 3mm x 3mm DFN 封装

LT5560EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.27（100-499个）；1.85（1000+个）

LT5560EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.27（100-499个）；1.85（1000+个）

DC991A：LT5560EDD | 低功耗下变频混频器， RFin = 660-1150MHz， IFout = 90-190M

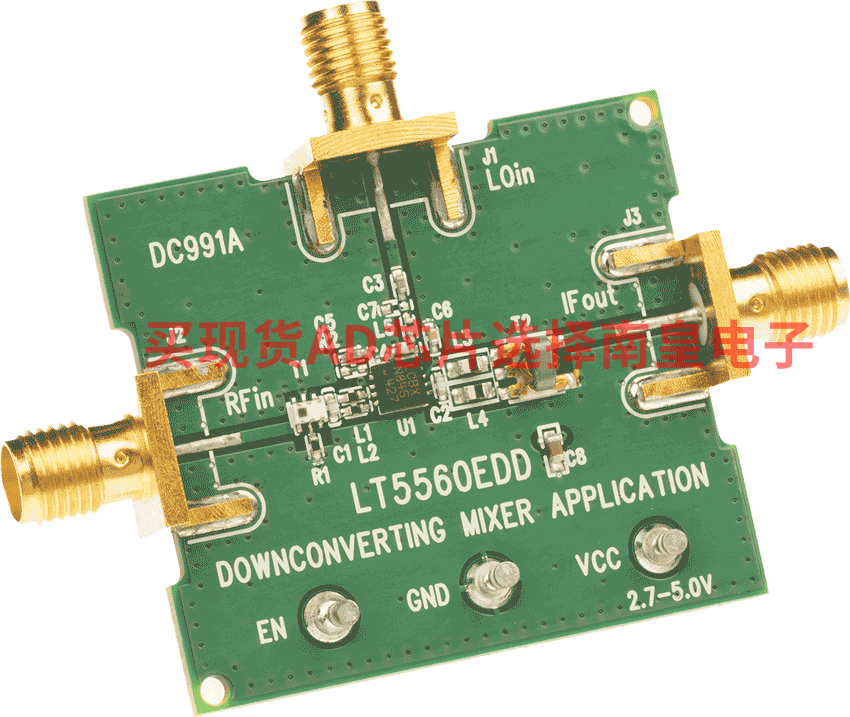

DC991A：LT5560 0.01MHz至4GHz低功耗有源混频器演示板。
