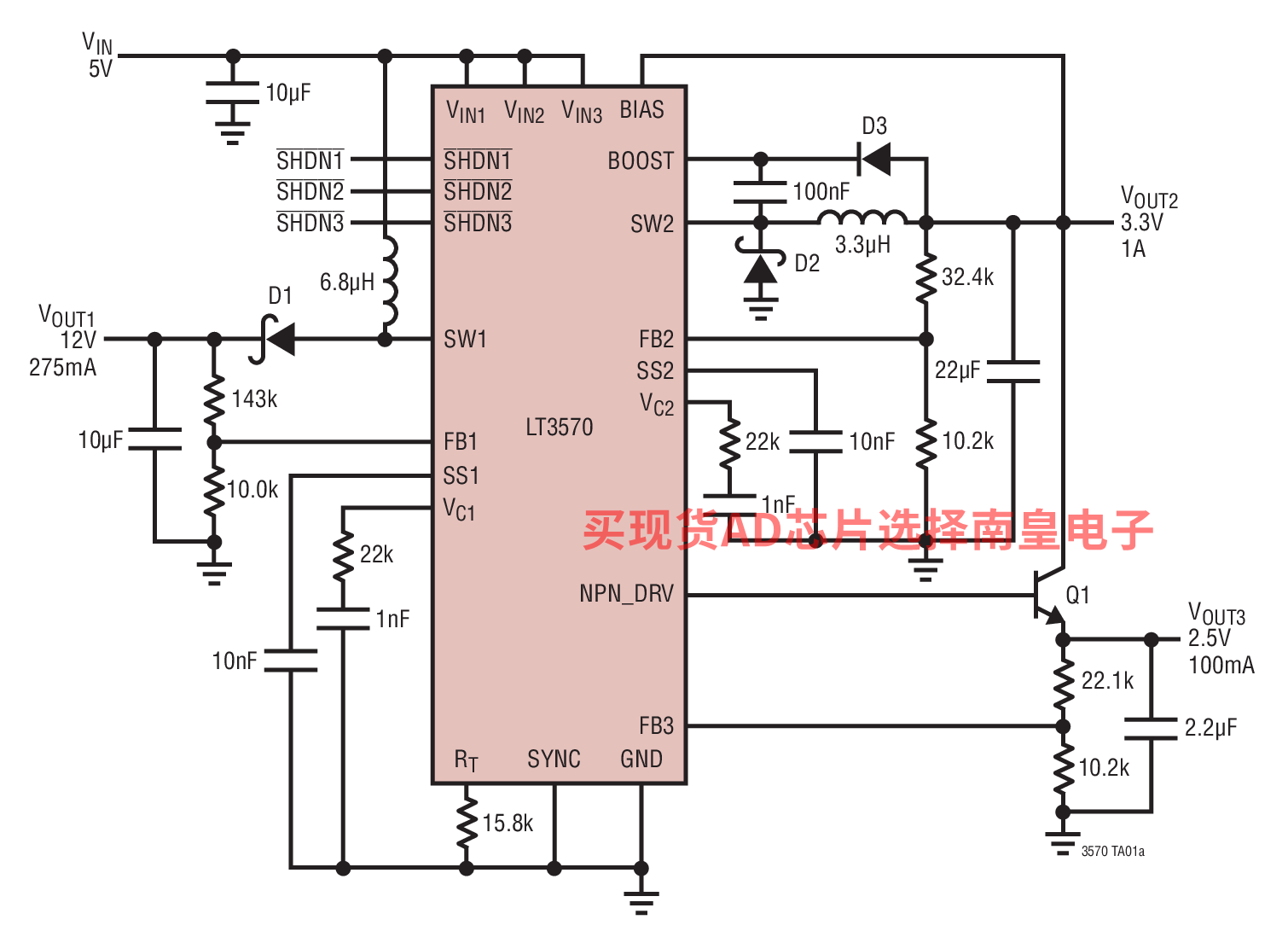

LT3570 是一款降压和升压型转换器，具有内部电源开关和 LDO 控制器。为每个转换器设计了一个 1.5A 电流限值和一个 2.5V 至 36V 的输入范围，从而使得 LT3570 成为众多应用的理想选择。利用一个外部定时电阻器来设置高达 2.1MHz 的开关频率，而且可使振荡器与一个外部时钟同步至 2.75MHz。

LT3570 具有一种可编程软起动功能，该功能负责在启动期间限制反馈电压，因而有助于防止发生过冲和限制浪涌电流。LDO 控制器能够向一个外部 NPN 晶体管输送高达 10mA 的基极电流。

• 电缆和卫星电视机顶盒
• 汽车系统
• 电信系统
• 可承受“电源崩溃”情况下的系统
• TFT LCD 显示器

• 2.5V 至 36V 输入电压范围
• 可编程开关频率从 500kHz 至 2MHz
• 可同步至高达 2.75MHz
• VOUT(MIN)：0.8V
• 用于每个转换器的独立软起动电路
• 用于每个转换器的单独 VIN 电源
• 占空比范围：0% 至 90% (在 1MHz)

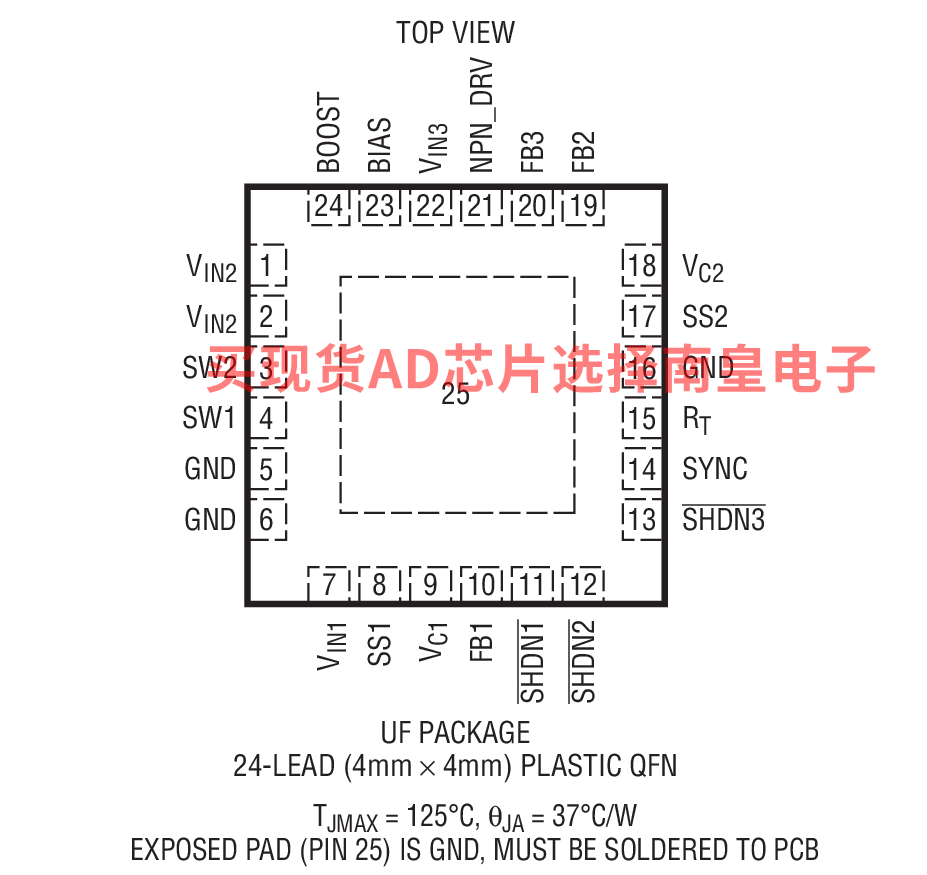

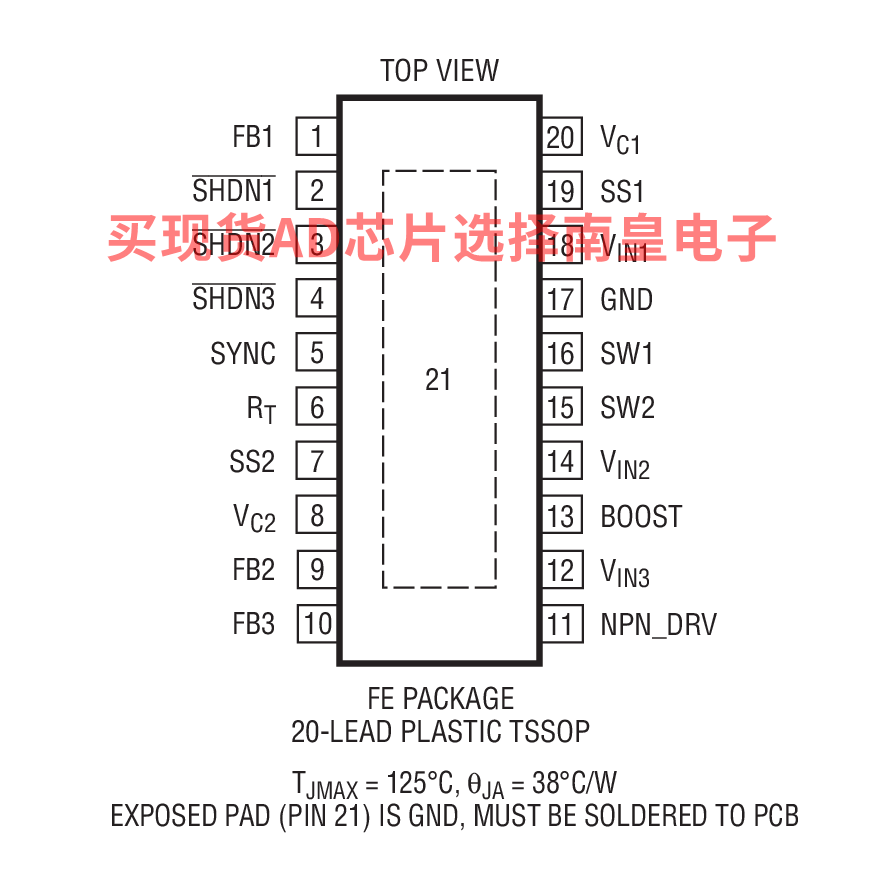

• 采用 24 引脚 (4mm x 4mm) QFN 和 20 引脚 TSSOP 封装

LT3570EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT3570EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT3570EUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LT3570EUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LT3570IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：4.8（100-499个）；3.93（1000+个）

LT3570IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.8（100-499个）；3.93（1000+个）

LT3570IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.64（100-499个）；3.8（1000+个）

LT3570IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.64（100-499个）；3.8（1000+个）

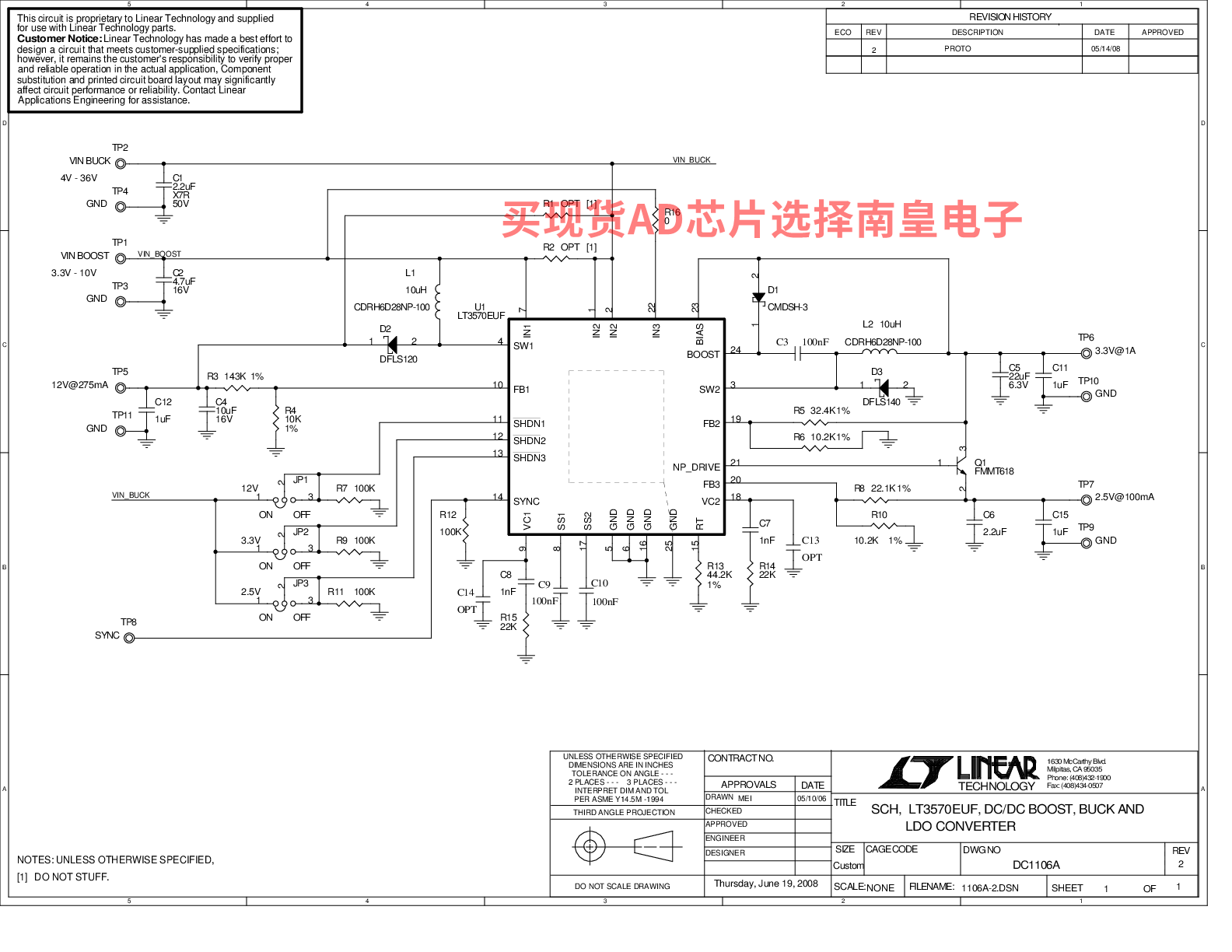

DC1106A：LT3570EUF Demo Board | Buck + Boost + LDO Controller, 4V to 36VIN Buck with VOUT1 = 3.3V@1A, 3.3V to 10VIN Boost with VOUT2 = 12V@275mA, 100mA LDO

Demonstration circuit 1106 is a 1.5A Buck Converter, 1.5A Boost Converter, and LDO Controller featuring the LT3570. The Buck is designed to convert a 4V to 36V source to 3.3V at 1A. The LDO is powered from the output of the buck and converts 3.3V to 2.5V at 100mA. The boost converts a 3.3V to 10V source to 12V at 275mA.
