LT3491的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：LED 驱动器 IC
技术类目：升压型 LED 驱动器
功能描述：采用 SC70 和 2mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT3491的产品详情：

LT3491 是一款固定频率升压型 DC/DC 转换器，专为从单节锂离子电池来驱动多达 6 个串联白光 LED 而设计。采用 LED 串联可提供相等的 LED 电流，从而获得均匀的显示亮度，并免除了增设镇流电阻器的需要。该器件采用了一种独特的高端 LED 电流检测，从而令其能够起一个 “单线式电流源” 的作用；LED 串的一端可在任何位置回接至地，从而实现一种较为简单的单线式 LED 连接。传统的 LED 驱动器采用一个接地电阻器来检测 LED 电流，因而需要采用一种至 LED 串的双线式连接。

2.3MHz 的开关频率允许采用纤巧的电感器和电容器。单个引脚可执行停机和准确的 LED 调光控制。所需的外部组件极少：LED 开路保护和肖特基二极管均被集成在纤巧的 SC70 和 2mm x 2mm DFN 封装中。凭借如此之高的集成度，LT3491提供了一种占用空间较小的高效 LED 驱动器解决方案。

应用

蜂窝电话
PDA、手持式计算机
数码相机
MP3 播放机
GPS 接收机

LT3491的优势和特点：

可从一个 3V 电源来驱动多达 6 个白光 LED
高端检测实现了 “单线式电流源”
内部肖特基二极管
利用一个引脚来实现调光和停机功能
27V LED 开路保护
2.3MHz 开关频率
±5% 基准准确度
VIN 范围：2.5V 至 12V
只需要 1µF 的输出电容器
300：1 的宽 True Color PWM 调光范围
8 引脚 SC70 封装

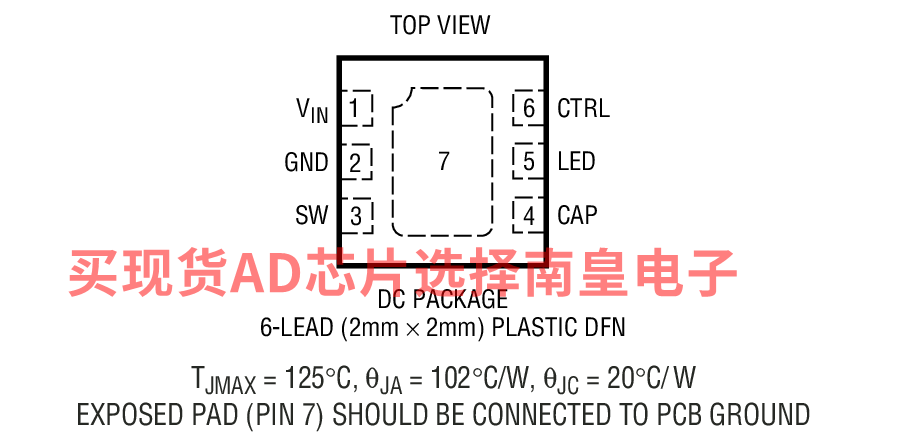

扁平 6 引脚 DFN 封装 (2mm x 2mm x 0.75mm)

LT3491具体的完整产品型号参数及价格（美元）：

LT3491EDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.62（100-499个）；1.49（1000+个）

LT3491EDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.62（100-499个）；1.49（1000+个）

LT3491ESC8#TRMPBF，封装：8-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.68（100-499个）；1.45（1000+个）

LT3491ESC8#TRPBF，封装：8-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.68（100-499个）；1.45（1000+个）

LT3491的评估套件：

DC905A：LT3491ESC8 Demo Board

DC905A: Demo Board for the LT3491 White LED Driver in SC70 with Integrated Schottky.
