LT1939的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：PMIC 和多功能
技术类目：多拓扑DC/DC
功能描述：单片式 2A 降压型稳压器和线性稳压器/控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1939的产品详情：

LT1939 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 2.3A 开关。3V 至 25V 的宽输入范围使得 LT1939 适合于对来自众多电源的功率进行调节，包括汽车电池、工业电源和未稳压的墙上适配器。

可采用电阻器来设置的 250kHz 至 2.2MHz 频率范围和同步能力实现了效率与外部元件尺寸之间的优化。逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护。软起动功能可控制输出电压的斜坡速率，从而消除了启动期间的输入浪涌电流，而且还提供了输出跟踪。

LT1939 包括一个具反馈控制功能的内部 NPN 晶体管，它可以被配置成一个线性稳压器或一个线性稳压控制器。

LT1939 的低电流停机模式 (<12μA) 在电池供电型系统中实现了简易的电源管理。

应用

汽车电池调节
工业控制
墙上适配器调节
分布式电源调节

LT1939的优势和特点：

宽输入范围：3V 至 25V
在整个输入范围内提供了短路保护
2A 输出电流能力
可调/可同步固定频率操作 (250kHz 至 2.2MHz)
软起动/跟踪能力
输出可调到低至 0.8V
具 13mA 电流输出能力的可调线性稳压器/驱动器
具互补输出的电源良好比较器
低停机电流：12μA

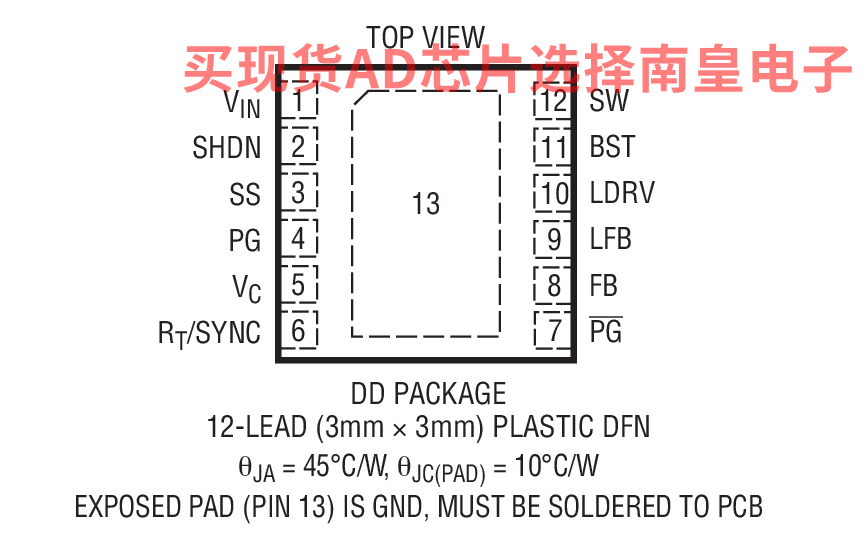

耐热增强型 3mm x 3mm DFN 封装

LT1939具体的完整产品型号参数及价格（美元）：

LT1939EDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT1939EDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT1939IDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.99（100-499个）；4.09（1000+个）

LT1939IDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.99（100-499个）；4.09（1000+个）

LT1939的评估套件：

DC1293A：LT1939EDD | Monolithic 2A Step-Down Regulator Plus Linear Regulator/Controller

DC1293A: Demo Board forLT1939 Monolithic 2A Step-Down Regulator Plus Linear Regulator/Controller

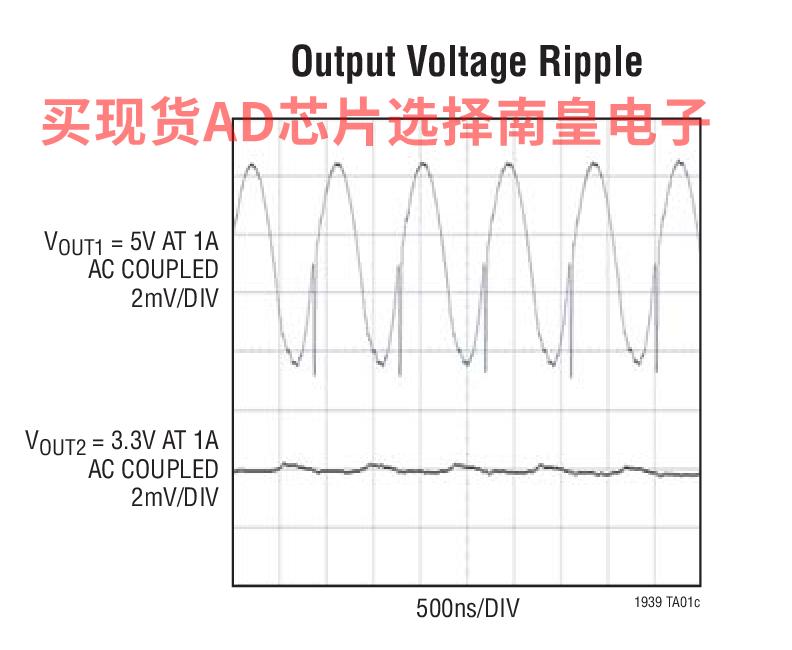

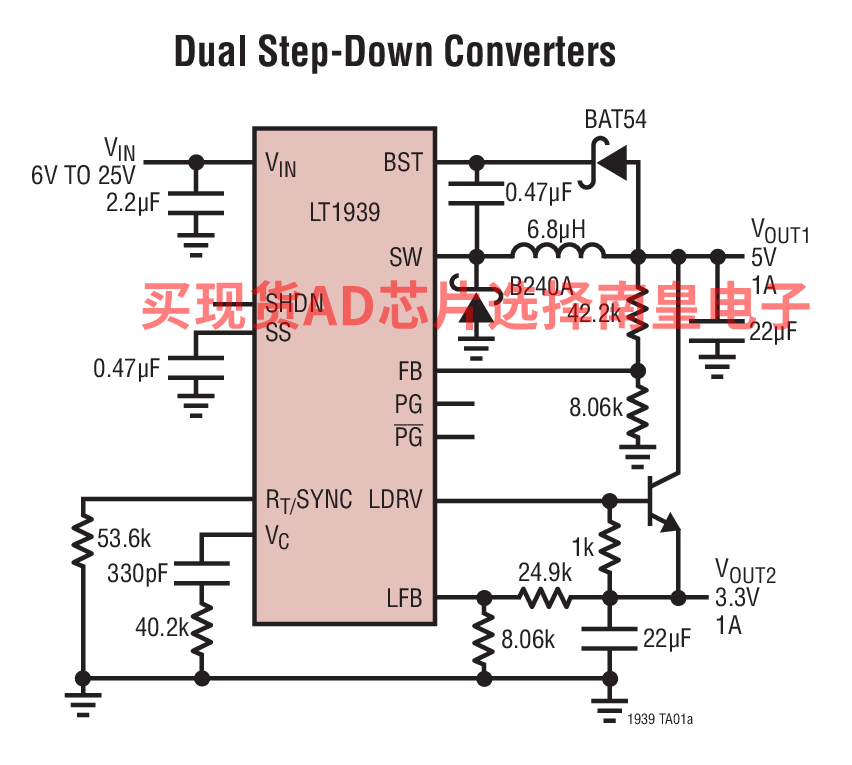

LT1939的电路图解：

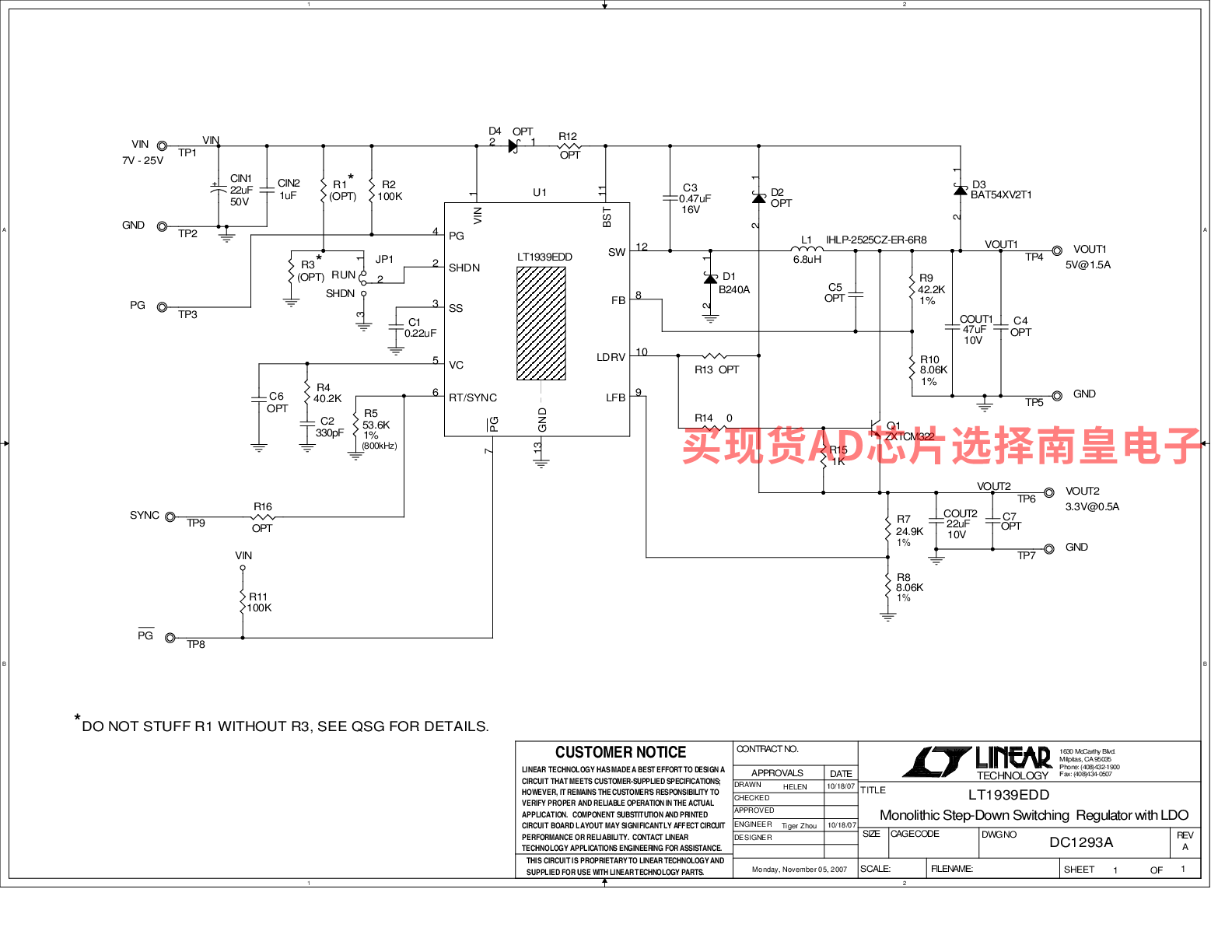

LT1939的评估套件：
