LT1190（超高速运算放大器）-AD代理

LT1190的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：运算放大器
技术类目：高压运算放大器≥12V
功能描述：超高速运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1190的产品详情：

LT1190 是一款专为采用 ±5V 和单 5V 电源工作而优化的视频运算放大器。和许多高速放大器不同，这款放大器具有超过 85dB 的高开环增益、以及把重负载驱动至一个 20MHz 满功率带宽 (在 7VP-P) 的能力。除了其非常快的转换速率之外，LT1190 还具有 50MHz 的稳定单位增益和 75° 的相位裕量，从而使得它极为简单易用。

由于 LT1190 是一款真正的运算放大器，因此它非常适合宽带信号调理、快速积分器、有源滤波器、以及需要速度、准确度和低成本的应用。

LT1190 采用具有标准引出脚配置的 8 引脚 PDIP 封装和 SO 封装。一般未使用的引脚 5 用于提供停机功能，该功能可关断输出并把功耗降至仅为 15mW。

应用

视频电缆驱动器
视频信号处理
快速积分器
脉冲放大器
D/A 电流至电压转换

LT1190的优势和特点：

增益带宽乘积，AV = +1：50MHz
转换速率：450V/μs
低成本
输出电流：±50mA
稳定时间：140ns (至 0.1%)
差分增益误差：0.1%，(RL = 1k)
差分相位误差：0.06°，(RL = 1k)
高的开环增益：10V/mV (最小值)
单电源 +5V 操作
具输出停机功能

LT1190具体的完整产品型号参数及价格（美元）：

LT1190CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.16（100-499个）；2.13（1000+个）

LT1190CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.56（100-499个）；2.45（1000+个）

LT1190CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.56（100-499个）；2.45（1000+个）

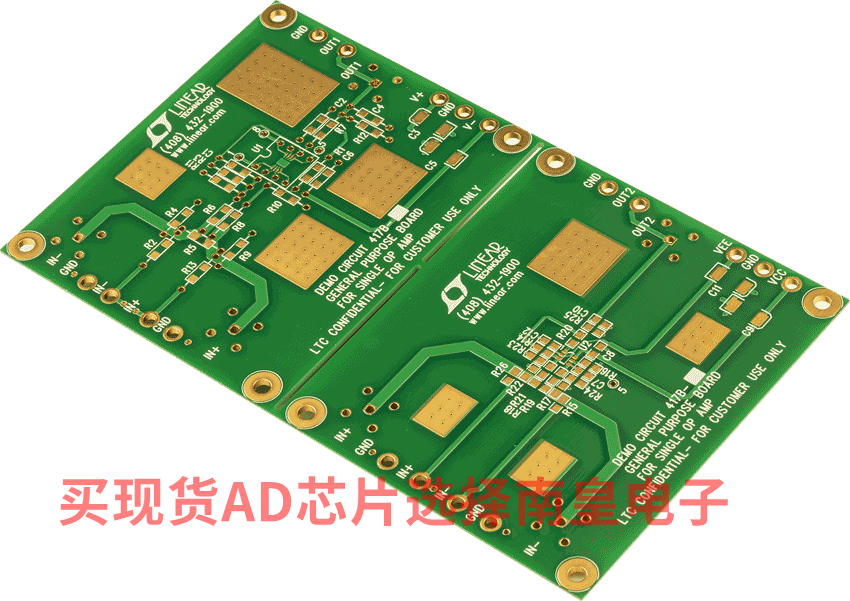

LT1190的评估套件：

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板

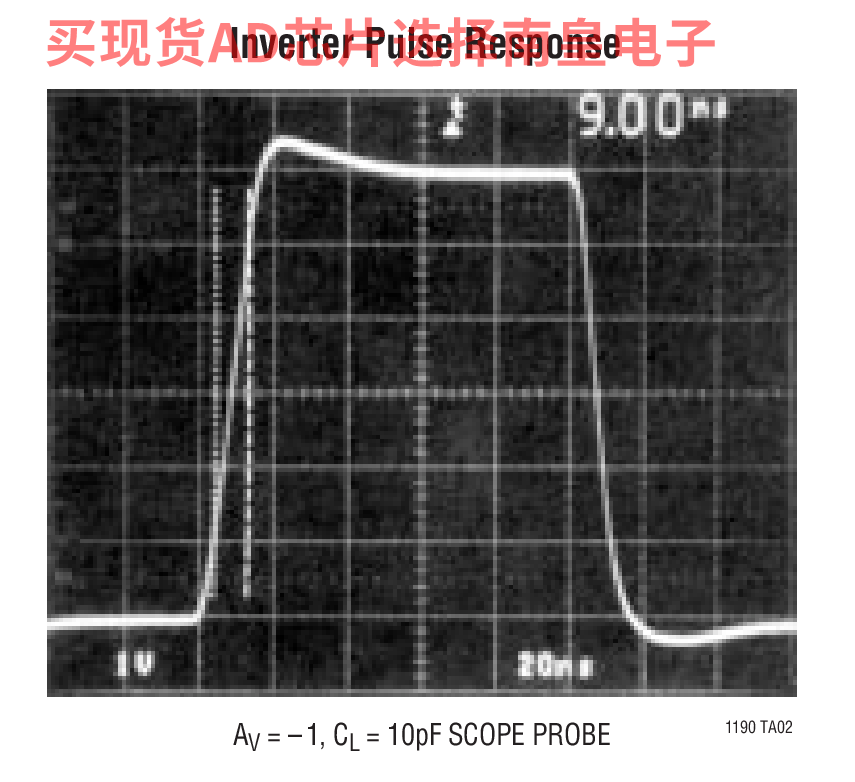

LT1190的电路图解：

LT1190的评估套件：
