LT1004（微功率电压基准）-AD代理

LT1004的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：基准电压源
技术类目：分流基准电压源
功能描述：微功率电压基准
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1004的产品详情：

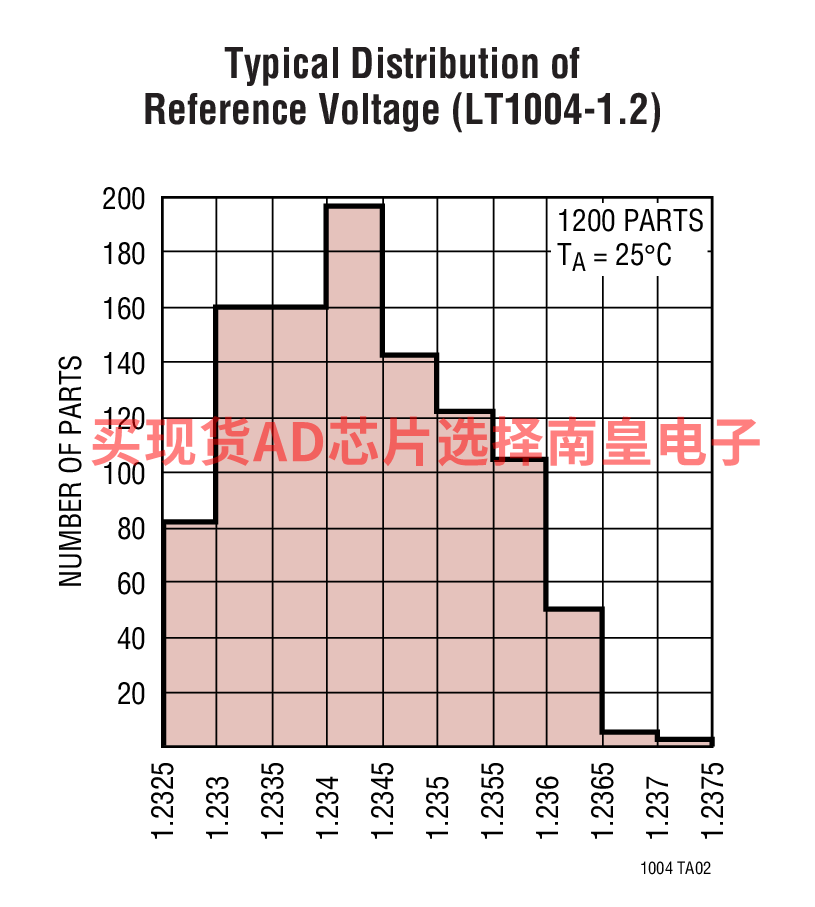

LT1004 微功率电压基准是一款两端带隙基准二极管，其专为在非常低的工作电流条件下提供高准确度和卓越的温度特性而设计。器件设计、加工处理和测试中的关键参数优化实现了此前只能利用特定器件才能获得的准确度指标。下面给出了一个标准批次 LT1004-1.2 的基准电压分布曲线图。几乎所有的器件均处在规定的 ±4mV 限值范围内。

LT1004 是 LM185 / LM385系列基准的引脚对引脚兼容型替代产品，并拥有改进的准确度规格。更加重要的是，在那些以往只能以牺牲功耗和修整指标为代价来获得所需准确度的系统中，LT1004 也是一款富有吸引力的适用器件。

如需具有保证温度系数的低漂移微功率基准，请参见 LT1034 的产品手册。

应用

便携式仪表基准
便携式测试仪器
电池供电式系统
电流环路仪表

LT1004的优势和特点：

保证的 ±4mV 初始准确度 (LT1004-1.2)
保证的 ±20mV 准确度 (LT1004-2.5)
保证的 10μA 工作电流
保证的温度性能
可在高达 20mA 的电流下运作
非常低的动态阻抗

LT1004具体的完整产品型号参数及价格（美元）：

LT1004C-1.2DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，4800，工作温度：，AD官网报价：

LT1004C-1.2DICE#MILDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，4800，工作温度：，AD官网报价：

LT1004C-2.5DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，4800，工作温度：，AD官网报价：

LT1004C-2.5DICE#MILDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，4800，工作温度：，AD官网报价：

LT1004CS8-1.2#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.75（100-499个）；1.66（1000+个）

LT1004CS8-1.2#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.75（100-499个）；1.66（1000+个）

LT1004CS8-2.5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.75（100-499个）；1.66（1000+个）

LT1004CS8-2.5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.75（100-499个）；1.66（1000+个）

LT1004CZ-1.2#PBF，封装：3-Lead TO-92，包装形式及数量：托盘，100，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.36（1000+个）

LT1004CZ-1.2#TRPBF，封装：3-Lead TO-92，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.36（1000+个）

LT1004CZ-2.5#PBF，封装：3-Lead TO-92，包装形式及数量：托盘，100，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.36（1000+个）

LT1004CZ-2.5#TRPBF，封装：3-Lead TO-92，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.36（1000+个）

LT1004IS8-1.2#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；3.16（1000+个）

LT1004IS8-1.2#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；3.16（1000+个）

LT1004IS8-2.5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；3.16（1000+个）

LT1004IS8-2.5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；3.16（1000+个）

LT1004IZ-1.2#PBF，封装：3-Lead TO-92，包装形式及数量：托盘，100，工作温度：-40 to 85C，AD官网报价：2.95（100-499个）；2.81（1000+个）

LT1004IZ-1.2#TRPBF，封装：3-Lead TO-92，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：2.95（100-499个）；2.81（1000+个）

LT1004IZ-2.5#PBF，封装：3-Lead TO-92，包装形式及数量：托盘，100，工作温度：-40 to 85C，AD官网报价：2.95（100-499个）；2.81（1000+个）

LT1004IZ-2.5#TRPBF，封装：3-Lead TO-92，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：2.95（100-499个）；2.81（1000+个）

LT1004的评估套件：

LT1004的电路图解：
