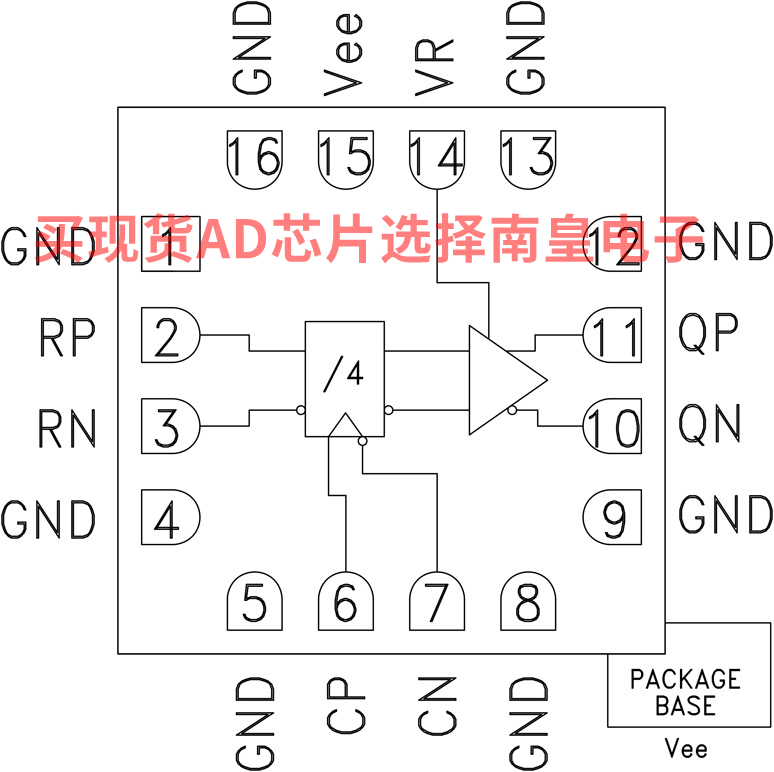

HMC959LC3是一款带复位功能的4分频器件，设计支持高达26 GHz的时钟频率。 正常工作时，在复位引脚未置位的情况下，输出在时钟正沿上从之前的状态开始切换。 这样便可实现4分频时钟输入。 置位复位引脚可迫使Q输出低电平，无论时钟沿状态如何（异步复位置位）。 反转时钟输入便可实现负沿触发应用。 HMC959LC3还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC959LC3的所有输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC959LC3采用-3.3 V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装。

应用

• 高速分频器（高达26 GHz）
• 宽带测试和测量
• 时钟合成
• 锁相环

• 差分与单端工作
• 快速上升和下降时间： 19 ps
• 低功耗： 281 mW（典型值）
• 可编程差分输出电压摆幅：
  800 - 1800 mVp-p

• 传播延迟： 121 ps
• 单电源： -3.3V
• 16引脚3x3mm SMT封装： 9mm²

HMC959LC3，封装：LCC:CER LEADLESS CHIP CARR，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：116.23（100-499个）

HMC959LC3TR，封装：LCC:CER LEADLESS CHIP CARR，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：116.23（100-499个）

HMC959LC3TR-R5，封装：LCC:CER LEADLESS CHIP CARR，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：116.23（100-499个）

EVAL-HMC959LC3：HMC959LC3评估板
