HMC936A（6位数字移相器SMT，1.2

HMC936A的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：移相器与矢量调制器
技术类目：数字移相器
功能描述：6位数字移相器SMT，1.2 - 1.4 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC936A的产品详情：

HMC936A是一款6位数字移相器，额定频率范围为1.2至1.4 GHz，提供360度相位覆盖，LSB为5.625度。 HMC936A在所有相态具有1.2度的极低RMS相位误差及±0.5 dB的极低插入损耗变化。这种高精度移相器由0/+5V正控制逻辑控制，无需负电源电压。 HMC936A 采用紧凑型6x6 mm塑料无引脚SMT封装，内部匹配至50 Ω，无需任何外部元件。

应用

EW接收机
气象和军用雷达
相位抵消
卫星通信
波束成形模块

HMC936A的优势和特点：

低RMS相位误差：1.2°
低插入损耗： 5 dB
高线性度： +45 dBm
正控制逻辑
360°覆盖，LSB = 5.625°
28引脚6x6 mm SMT封装：36mm2

HMC936A具体的完整产品型号参数及价格（美元）：

HMC936ALP6E，封装：28-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：67.8（100-499个）

HMC936ALP6ETR，封装：28-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：67.8（100-499个）

HMC936A的评估套件：

EVAL-HMC936A：HMC936A评估板

本页提供评估HMC936A的评估板订购信息。

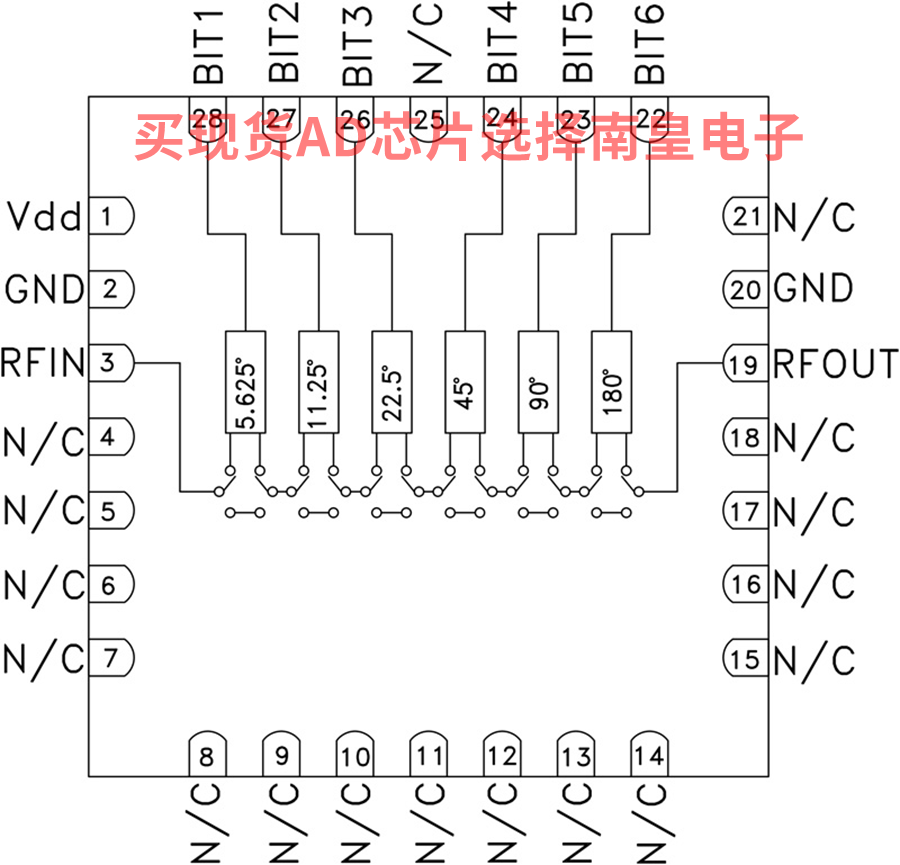

HMC936A的电路图解：

HMC936A的评估套件：
