HMC874（集成RSPECL输出级的20 Gbps时钟比较器）-AD代理

HMC874的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：比较器
技术类目：高速比较器（传播延迟<100ns）
功能描述：集成RSPECL输出级的20 Gbps时钟比较器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC874的产品详情：

HMC874LC3C是一款SiGe单芯片超高速比较器，集成小摆幅PECL输出驱动器和时钟输入。比较器支持20 Gbps工作速率，同时为数据输出延迟提供120 ps时钟和60 ps最小脉冲宽度，具有0.2 ps rms随机抖动(RJ)。以小输出电压摆幅可达到25 Gbps工作速率。该器件的过驱和压摆率消散典型值为10 ps，是从ATE到宽带通信等各种应用的理想选择。小摆幅PECL输出级设计为可直接驱动400 mV至端接+1.3V的50 Ω，同时保持与其他PECL逻辑系列产品的兼容性。 HMC874LC3C提供具有可编程迟滞的高速锁存，经配置可用作时钟比较器。

应用

ATE应用
高速仪器仪表
数字接收机系统
脉冲波谱
高速触发器电路
时钟与数据恢复

HMC874的优势和特点：

传播延迟（时钟至输出）： 120 ps
过驱和压摆率消散： 10 ps
最小脉冲宽度： 60 ps
电阻可编程迟滞

差分时钟控制
输入带宽： 10 GHz
功耗： 150 mW
提供RSCML和RSECL版本
16引脚3x3mm SMT封装： 9mm²

HMC874具体的完整产品型号参数及价格（美元）：

HMC874LC3C，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：58.45（100-499个）

HMC874LC3CTR，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：58.45（100-499个）

HMC874LC3CTR-R5，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：58.45（100-499个）

HMC874的评估套件：

EVAL-HMC874LC3C：HMC874LC3C评估板

无

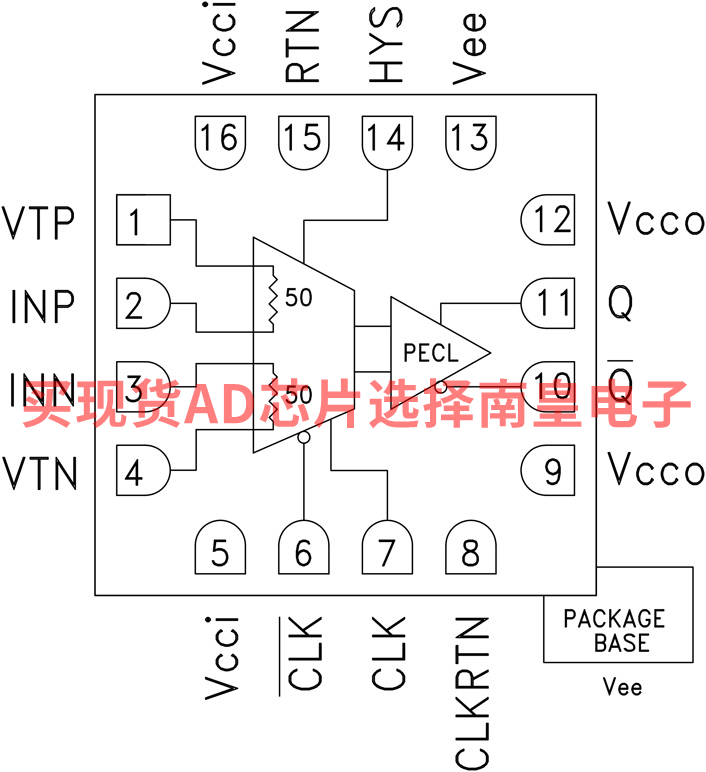

HMC874的电路图解：

HMC874的评估套件：
