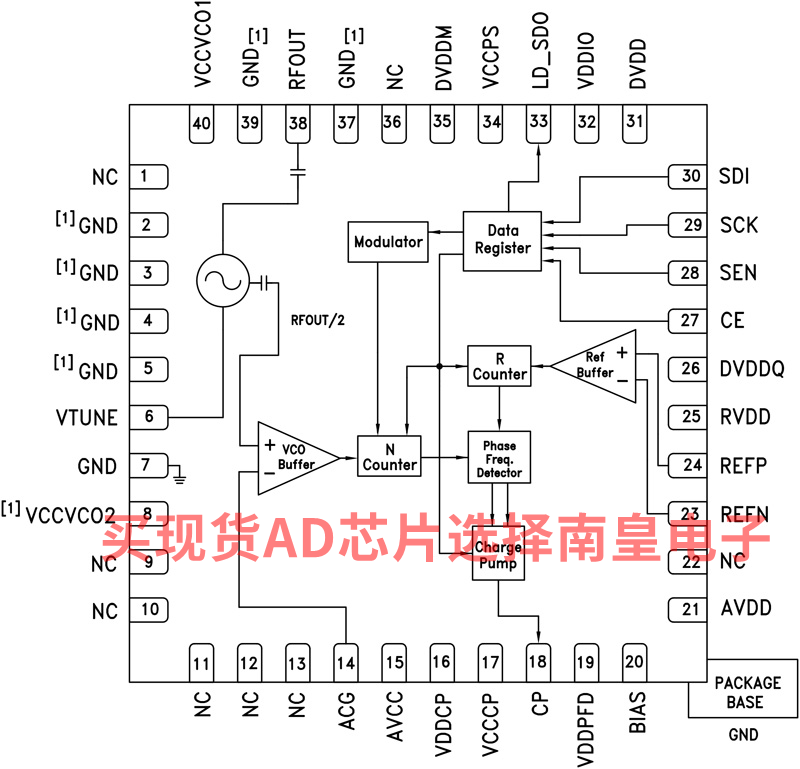

HMC807LP6CE是一款集成压控振荡器(VCO)的全功能小数N分频锁相环(PLL)。 输入基准频率范围为100 kHz至220 MHz，而小数PLL中的Δ-Σ型调制器设计支持超精细步长和极低杂散产物。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 HMC807LP6CE采用无引脚QFN 6 x 6 mm表贴封装。 HMC807LP6CE输出功率典型值为8 dBm，适合驱动许多Hittite高线性度和I/Q混频器产品的LO端口。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波VCO”操作指南。

应用

• VSAT无线电
• 点对点/多点无线电
• 测试设备与工业控制
• 军用最终用途
• 相控阵应用

• RF带宽： 12.4至13.4 GHz
• 小数或整数模式
• 超低相位噪声
  12.9 GHz；50 MHz基准频率
  -95/-99 dBc/Hz（10 kHz，小数/整数）
  -132 dBc/Hz（1 MHz，开环）

• 24位步长，3 Hz分辨率（典型值）
• 参考路径输入： 225 MHz
• FSK调制与防周跳模式
• 40引脚6x6mm SMT封装： 36mm²

HMC807LP6CE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：61.76（100-499个）

HMC807LP6CETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：61.76（100-499个）

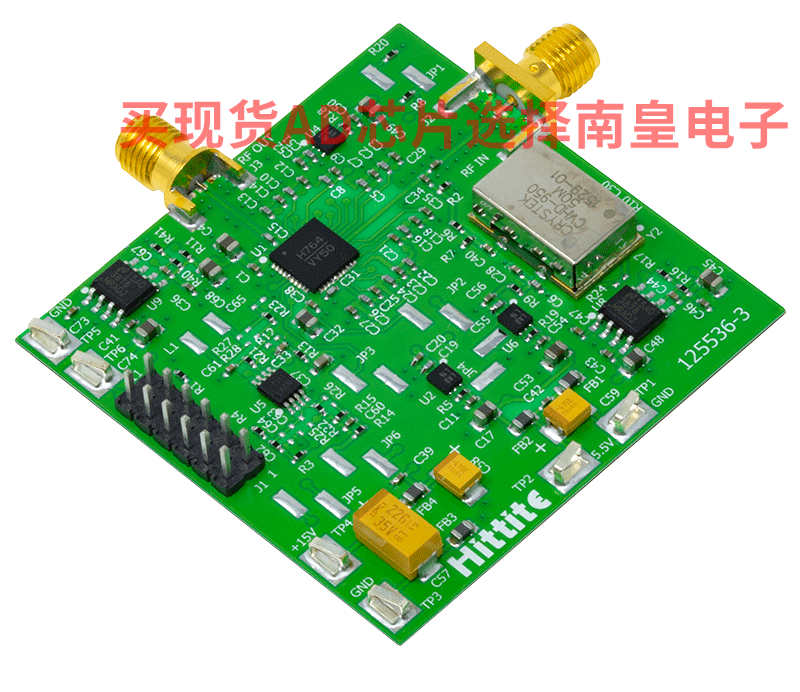

EVAL-HMC807LP6CE：HMC807LP6CE评估板

本页提供评估HMC807LP6CE的评估板订购信息。
