HMC797APM5E是一款GaAs MMIC pHEMT分布式功率放大器，工作频率范围为DC至22 GHz。该放大器提供13.5 dB增益、39 dBm输出IP3和+28 dBm输出功率（1 dB增益压缩），功耗为400 mA（采用+10 V电源）。该多功能PA在4至20 GHz范围内具有正增益斜率，因而非常适合EW、ECM、雷达和测试设备应用。HMC797APM5E放大器I/O内部匹配至50 Ω，方便集成到多芯片模块（MCM）中，采用无引脚QFN 5×5 mm表贴封装，无需外部匹配元件。

应用

• 测试仪器仪表
• 微波无线电和VSAT
• 军事和太空
• 电信基础设施
• 光纤产品

• 高P1dB输出功率：28 dBm
• 高Psat输出功率：29.5 dBm
• 高增益：13.5 dB
• 高输出IP3：39 dBm
• 电源电压：+10 V（400 mA时）
• 50 Ω匹配输入/输出

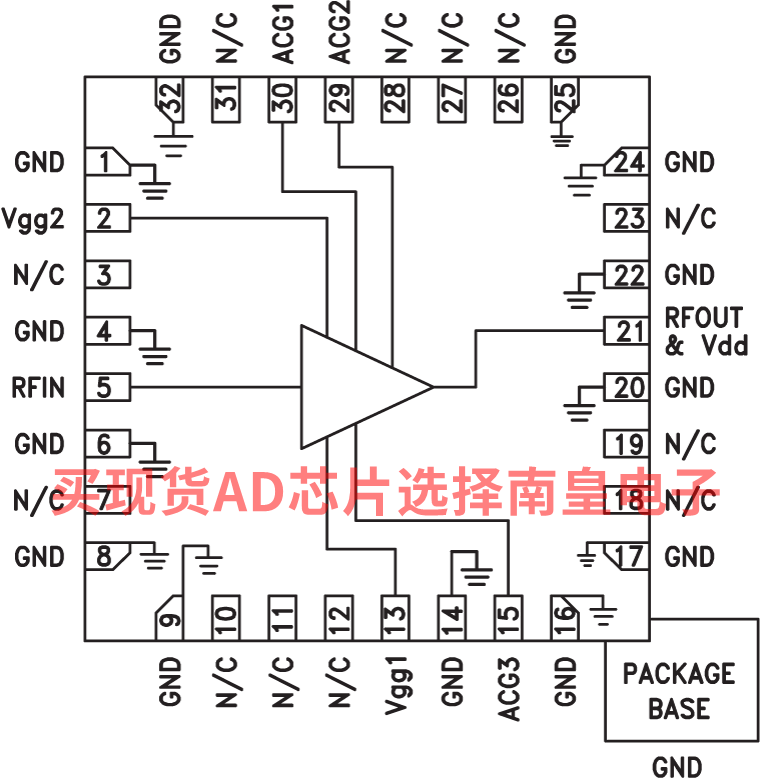

• 32引脚5×5 mm SMT封装：25 mm2

HMC797APM5E，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：163.93（100-499个）

HMC797APM5ETR，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：163.93（100-499个）

HMC797APM5ETR-R5，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：163.93（100-499个）

EVAL-HMC797APM5：HMC797APM5评估板

本页提供评估HMC797APM5的评估板订购信息。
