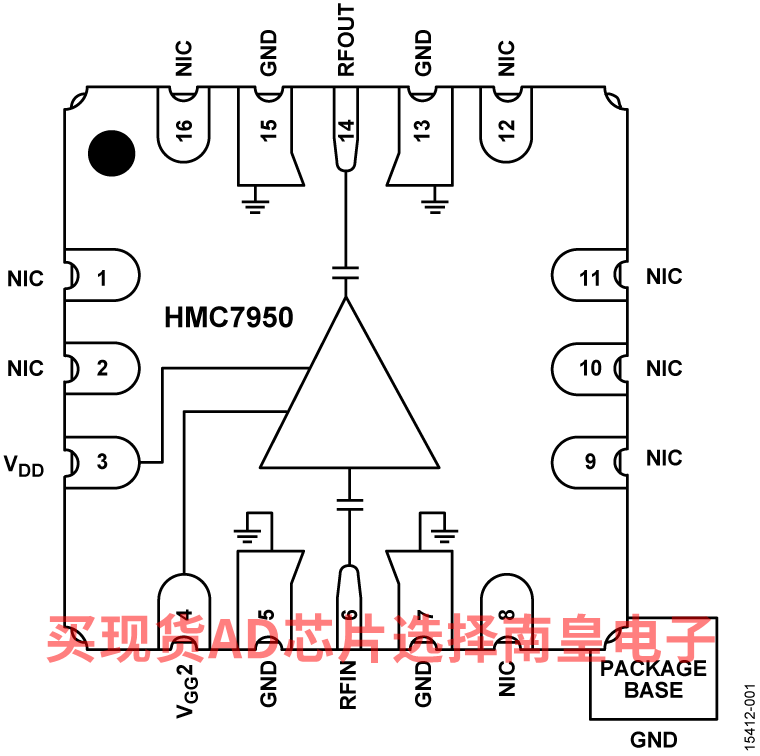

HMC7950是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)。HMC7950是一款宽带低噪声放大器，工作频率范围为2 GHz至28 GHz。该放大器通常提供15 dB增益、2.0 dB噪声系数、26 dBm输出IP3和16 dBm输出功率（1 dB增益压缩），功耗为64 mA（采用5 V电源时）。HMC7950仅采用单正电源供电时具有自偏置以实现64 mA的漏极电流IDD。HMC7950还具有增益控制选项VGG2。HMC7950放大器输入/输出内部匹配50 Ω，并经过隔直。它采用6 mm × 6 mm、16引脚LCC SMT陶瓷封装，易于处理和组装。

应用

• 测试仪器仪表
• 军事与航天

• 针对1 dB压缩(P1dB)的输出功率：16 dBm（典型值）
• 饱和输出功率(PSAT)：19.5 dBm（典型值）
• 增益：15 dB（典型值）
• 噪声系数：2.0 dB（典型值）

• 输出三阶交调截点(IP3)：26 dBm（典型值）
• 电源电压：5 V (64 mA)
• 50 Ω匹配输入/输出

HMC7950LS6，封装：16-Lead LCC (6mm x 6mm w/EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：151.45（100-499个）

HMC7950LS6TR，封装：16-Lead LCC (6mm x 6mm w/EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：151.45（100-499个）

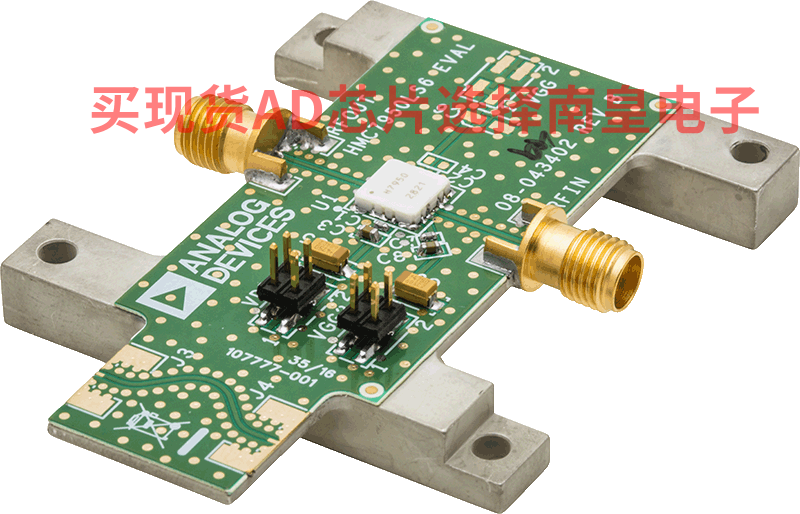

EVAL-HMC7950：HMC7950评估板

HMC7950LS6评估板是一块两层板，采用Rogers 4350和适合高频RF设计的较佳做法制造而成。RF输入和输出走线具有50 Ω特征阻抗。

该评估板和填充元件针对−40°C至+85°C的环境工作温度范围而设计。有关正确的偏置序列，请参考数据手册的“应用信息”部分。
