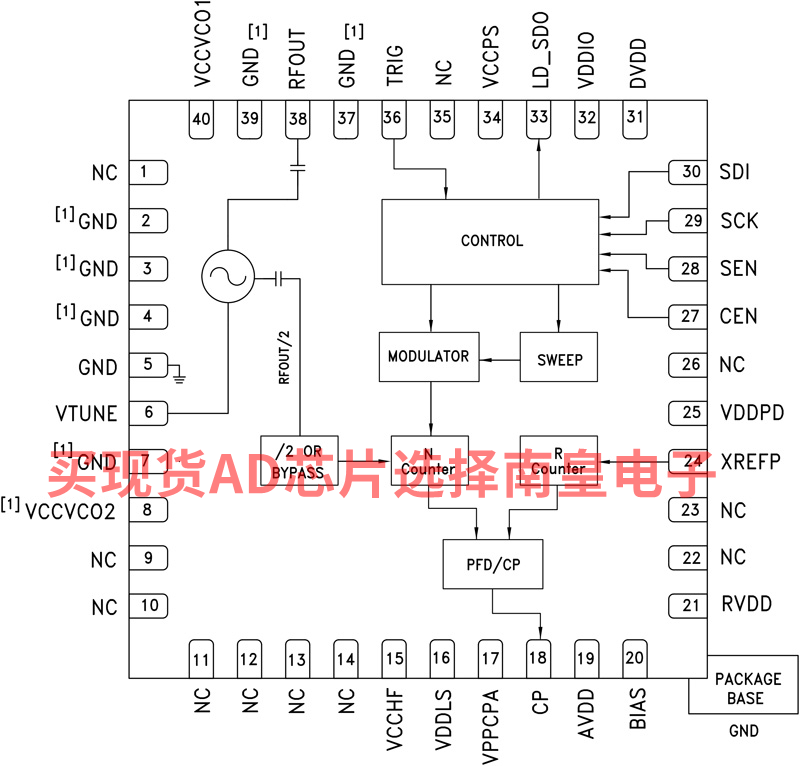

HMC769LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)频率合成器。 输入参考频率范围为DC至350 MHz，同时采用小数频率合成器的高级Σ-Δ型调制器设计具有超精细步长和极低杂散。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 此外，HMC769LP6CE还提供扫频和调制、外部触发、双缓冲、精确频率控制、相位调制等特性。 HMC769LP6CE采用无引脚QFN 6 x 6 mm表贴封装。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波 VCO”操作指南。

应用

• VSAT无线电
• 微波点对点无线电
• 测试设备与工业控制
• 军用最终用途
• 相控阵应用
• FMCW雷达系统

• RF带宽： 9.05 GHz至10.15 GHz
• 小数或整数模式
• 超低相位噪声
  9.6 GHz；50 MHz（参考值）
  -106 / -102 dBc/Hz（10 kHz，小数/整数）
  -140 dBc/Hz（1 MHz，开环）
• 品质因数(FOM)
  -230 / -227 dBc/Hz（小数/整数）
• 24位步长，分辨率3 Hz（典型值）

• 350 MHz，14位参考路径输入
• 频率和相位调制
• 集成扫频仪
• 触发跳频
• 外部触发
• 40引脚6 x 6 mm SMT封装： 36 mm²

HMC769LP6CE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：53.79（100-499个）

HMC769LP6CETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：53.79（100-499个）

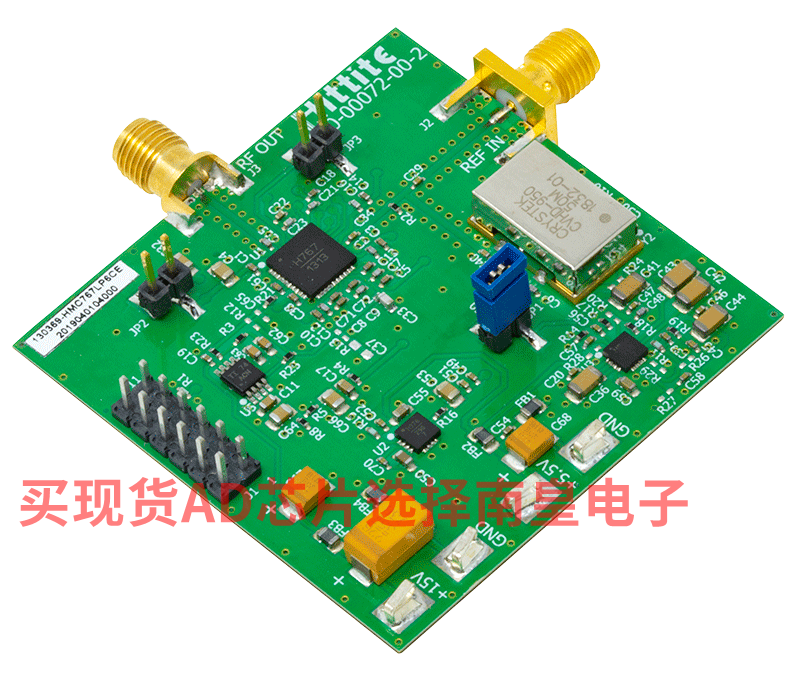

EVAL-HMC769LP6CE：HMC769LP6CE评估板

本页提供评估HMC769LP6CE的评估板订购信息。
