HMC735（具有4分频功能的VCO，10.5

HMC735的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：压控振荡器 (VCO)
技术类目：带输出分频器的VCO
功能描述：具有4分频功能的VCO，10.5 - 12.2 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC735的产品详情：

HMC735是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。该器件集成谐振器、负电阻器件、变容二极管，并具有4分频频率输出。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。采用+5V电源电压时，输出功率为+17 dBm（典型值）。不使用时可禁用预分频器功能，以降低功耗。该压控振荡器采用无铅QFN 5x5 mm表贴封装，同时无需外部匹配元件。

应用

点对多点无线电
测试设备和工业控制
SATCOM
军用最终用途

HMC735的优势和特点：

双路输出： Fo = 10.5 - 12.2 GHz
Fo/4 = 2.625 - 3.05 GHz
Pout： +17 dBm
相位噪声： -100 dBc/Hz（100 kHz，典型值）

无需外部谐振器
32引脚5x5 mm QFN封装： 25 mm²

HMC735具体的完整产品型号参数及价格（美元）：

HMC735LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：31.91（100-499个）

HMC735LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：31.91（100-499个）

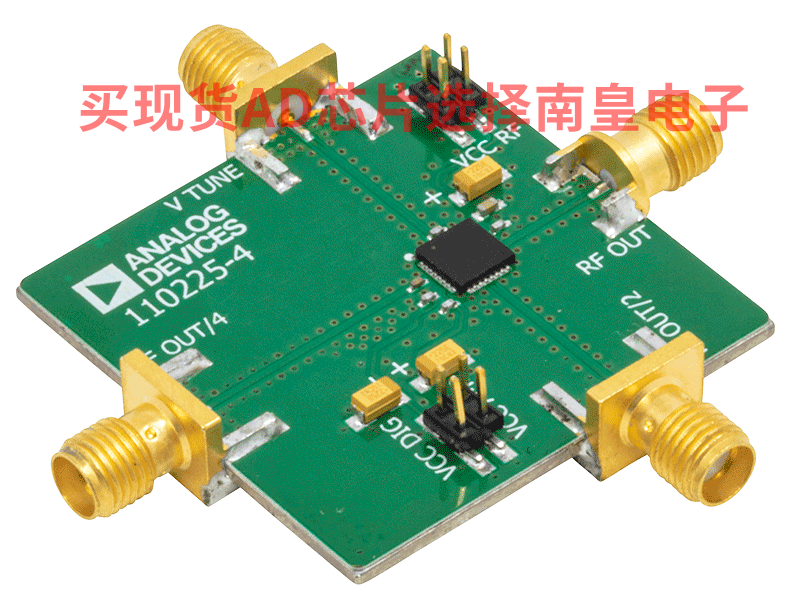

HMC735的评估套件：

EVAL-HMC735LP5：HMC735LP5评估板

本页提供评估HMC735LP5的评估板订购信息。

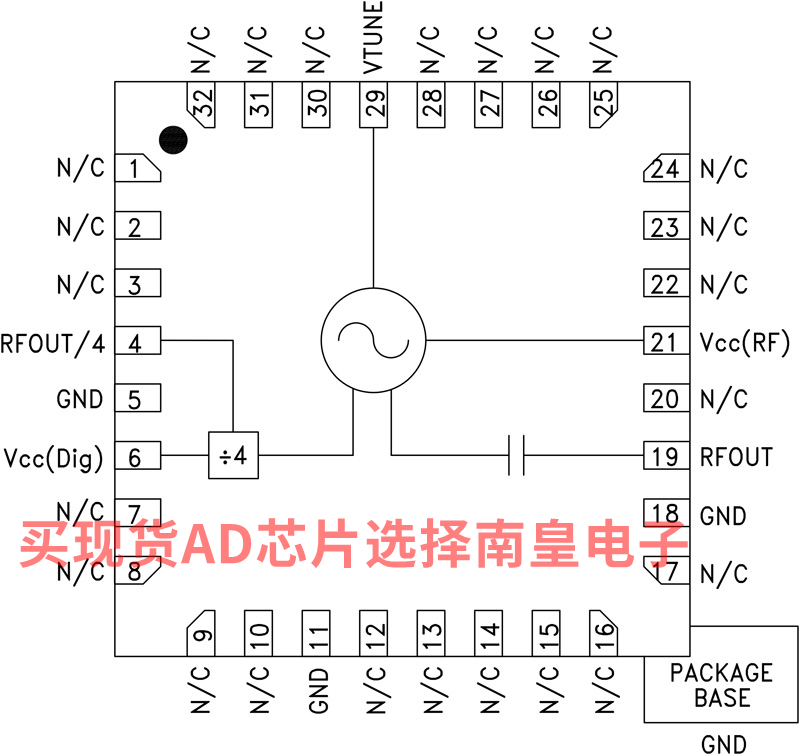

HMC735的电路图解：

HMC735的评估套件：
