HMC729（带复位功能的26 GHz T触发器）-AD代理

HMC729的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：逻辑器件
技术类目：触发器电子器件
功能描述：带复位功能的26 GHz T触发器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC729的产品详情：

HMC729LC3C是一款集成复位功能的T触发器，设计支持高达26 GHz的时钟频率。正常工作时，若复位引脚未置位，则输出将在时钟正边沿从之前的状态切换到其他状态。这便实现对时钟输入的二分频。无论时钟边沿状态如何，置位复位引脚可迫使Q输出进入低电平状态（异步复位置位）。反转时钟输入便可支持负边沿触发应用。

输入HMC729LC3C的全部信号均以50 Ω端接至片上地，并支持交流或直流耦合。输出可直接连到50 Ω端接系统，而如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC729LC3C采用-3.3V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装。

应用

高达26 Gbps的串行数据传输速率
高速分频器（最高26 GHz）
宽带测试和测量
RF ATE应用

HMC729的优势和特点：

支持最高26 GHz的时钟频率
差分与单端操作
快速上升和下降时间： 18/17 ps

低功耗： 270 mW（典型值）
传播延迟： 95 ps
单电源： -3.3V
16引脚3x3mm SMT陶瓷封装： 9mm²

HMC729具体的完整产品型号参数及价格（美元）：

HMC729LC3C，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC729LC3CTR，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC729LC3CTR-R5，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC729的评估套件：

EVAL-HMC729LC3C：HMC729LC3C评估板

无

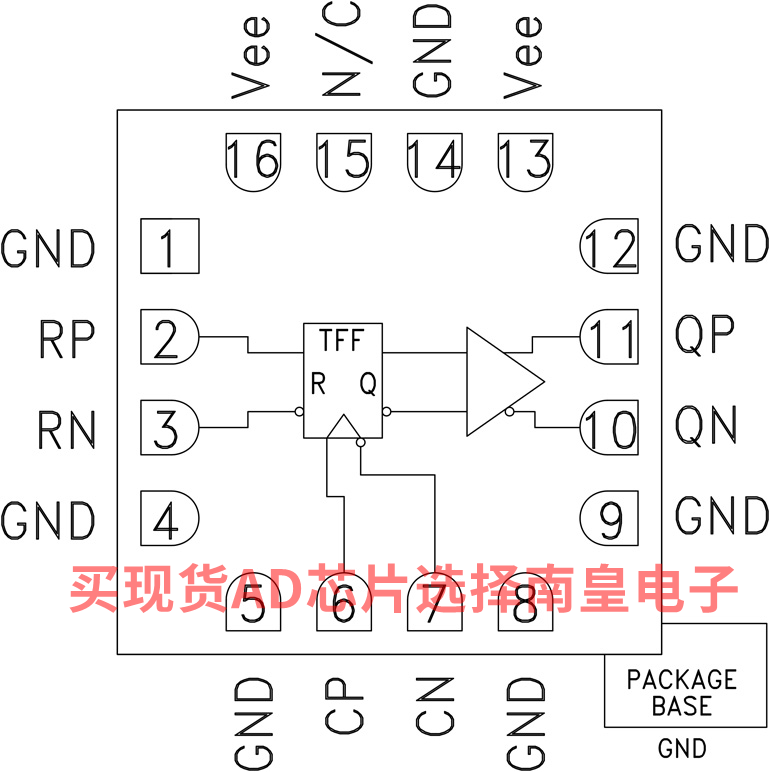

HMC729的电路图解：

HMC729的评估套件：
