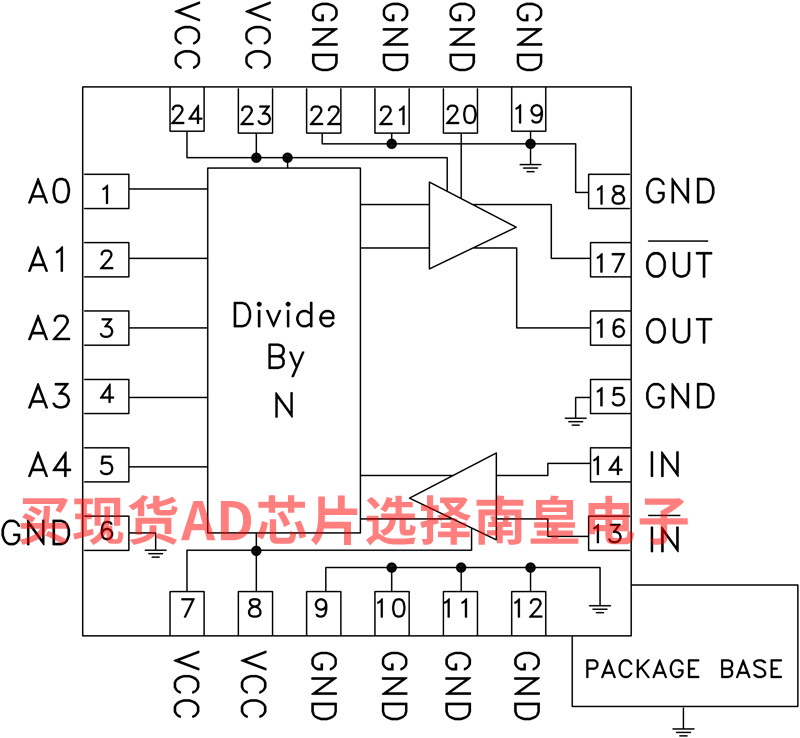

HMC705LP4(E)是一款低噪声GaAs HBT可编程分频器，采用4x4 mm无引脚表贴封装。 该分频器可以通过编程设置为以N = 1到N = 17之间的任意数字进行分频（最高6.5 GHz）。 HMC705LP4E具有较高的工作频率并具有低相位噪底特性，非常适合高性能快速建立频率合成器架构。 HMC705LP4E可搭配Hittite鉴频鉴相器、VCO和PLL IC使用，从而实现低噪声、快速建立锁相环。

应用

• 卫星通信系统
• 点对点无线电
• 军事应用
• Sonet时钟产生
• 测试设备

• 超低SSB相位噪声：
  -153 dBc/Hz（100 kHz，典型值）
• 可编程分频器(N= 1 - 17)
  工作频率高达6.5 GHz

• 24引脚塑料4x4mm
  SMT封装： 16mm²

HMC705LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：73.5（100-499个）

HMC705LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：58.8（100-499个）

HMC705LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：58.8（100-499个）

HMC705LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：73.5（100-499个）

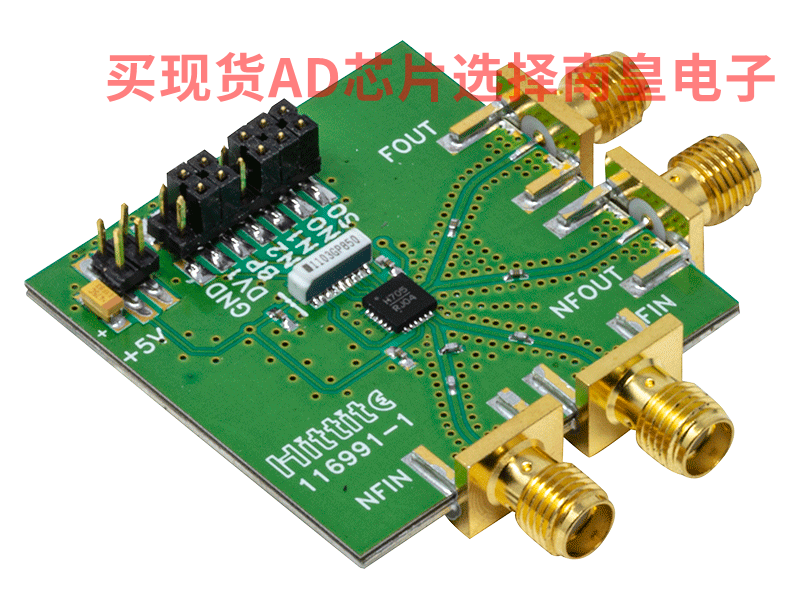

EVAL-HMC705LP4：HMC705LP4评估板

本页提供评估HMC705LP4的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
