HMC6981（2 W功率放大器SMT，15

HMC6981的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF放大器
技术类目：功率放大器
功能描述：2 W功率放大器SMT，15 - 20 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC6981的产品详情：

HMC6981是一款四级GaAs pHEMT MMIC功率放大器，片上集成温度补偿功率检波器，工作频率范围为15至20 GHz。该放大器的增益为26 dB，饱和输出功率为+34.5 dBm，PAE为25%，电源电压为+6V。 HMC6981提供+43.5 dBm的出色输出IP3性能，非常适合线性应用，比如高容量点对点或点对多点无线电或SATCOM应用——这类应用要求具有+34.5 dBm的高效饱和输出功率。 HMC6981采用陶瓷6 x 6 mm高频气腔封装，具有低热阻，并且与大规模表贴制造技术兼容。 RF I/O内部匹配至50 Ω。

应用

点对点无线电
点对多点无线电
SATCOM

HMC6981的优势和特点：

P1dB输出功率： +33.5 dBm
25% PAE (+34.5 dBm Pout)
增益： 26 dB
输出IP3： +43.5 dBm
50 Ω匹配输入/输出
陶瓷6x6 mm高频气腔封装

HMC6981具体的完整产品型号参数及价格（美元）：

HMC6981LS6，封装：16-Lead LCC (6mm x 6mm w/EP)，包装形式及数量：Cut Tape,100，工作温度：-40 to 85C，AD官网报价：65.33（100-499个）

HMC6981LS6TR，封装：16-Lead LCC (6mm x 6mm w/EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：65.33（100-499个）

HMC6981的评估套件：

EVAL-HMC6981LS6：HMC6981LS6 Evaluation Board

This page contains ordering information for evaluating the HMC6981LS6.

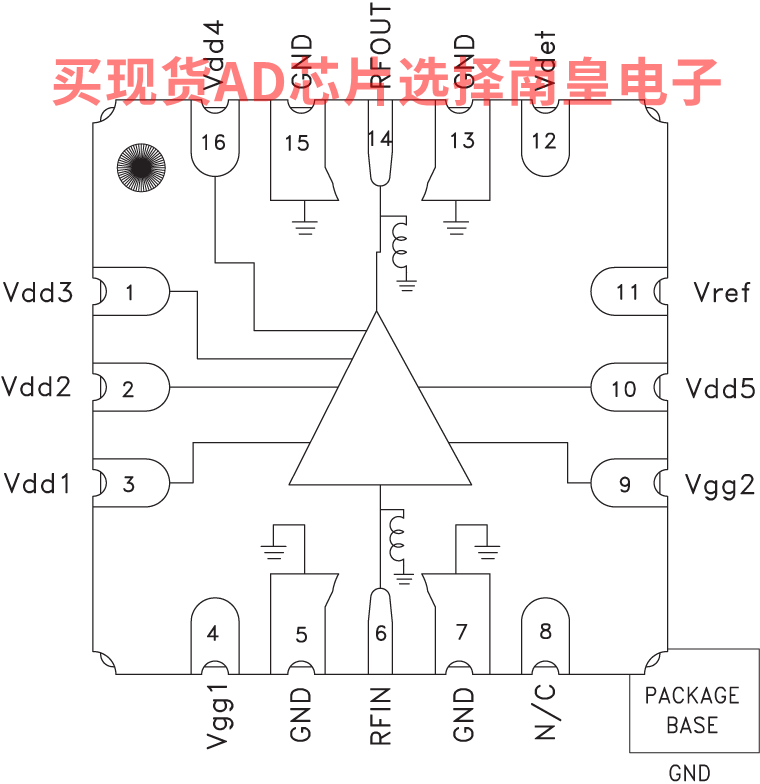

HMC6981的电路图解：

HMC6981的评估套件：
