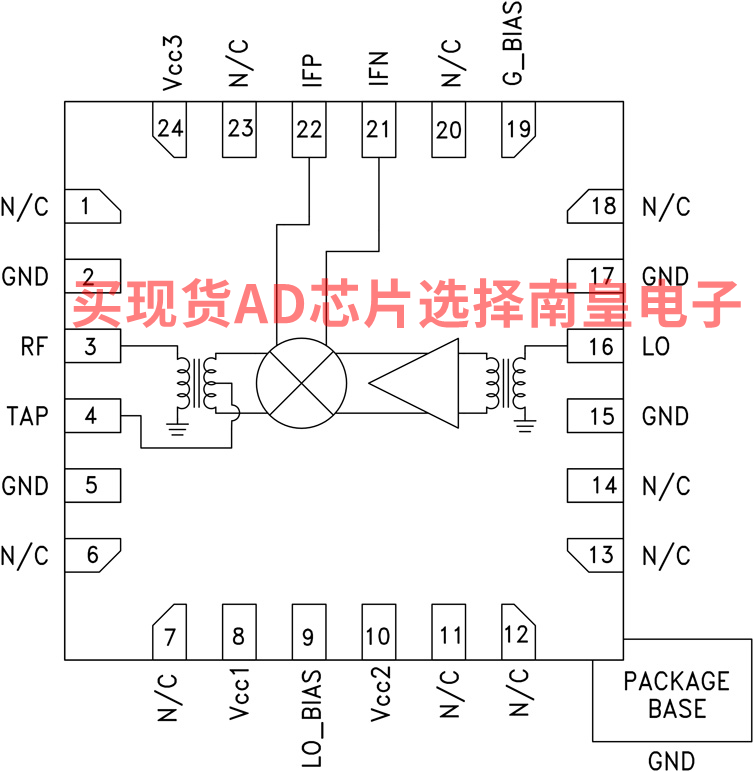

HMC688LP4(E)是一款高动态范围无源MMIC混频器，集成LO放大器，采用4x4 SMT QFN封装，工作频率为2.0 - 2.7 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用可以获得+35 dBm的出色输入IP3下变频性能。

采用1 dB (+25 dBm)压缩时，RF端口支持各种输入信号电平。 转换损耗典型值为7.5 dB。 DC至700 MHz的IF频率响应能够满足GSM/CDMA发射或接收频率规划要求。 HMC688LP4(E)与HMC689LP4(E)引脚兼容，后者是一款2.0 - 2.7 GHz混频器，集成LO放大器且针对高端LO应用优化。

应用

• 蜂窝/3G和LTE/WiMAX/4G
• 基站和中继器
• GSM, CDMA 和OFDM
• 发射机和接收机

• 高输出IP3： +35 dBm
• 低转换损耗： 7.5 dB
• 低LO驱动： 0 dBm
• 针对低端LO输入优化

• 上变频和下变频
• 24引脚4x4mm SMT封装： 16mm²

HMC688LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：12.31（100-499个）

HMC688LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：12.31（100-499个）

EVAL-HMC688LP4：HMC688LP4评估板

本页提供评估HMC688LP4的评估板订购信息。
