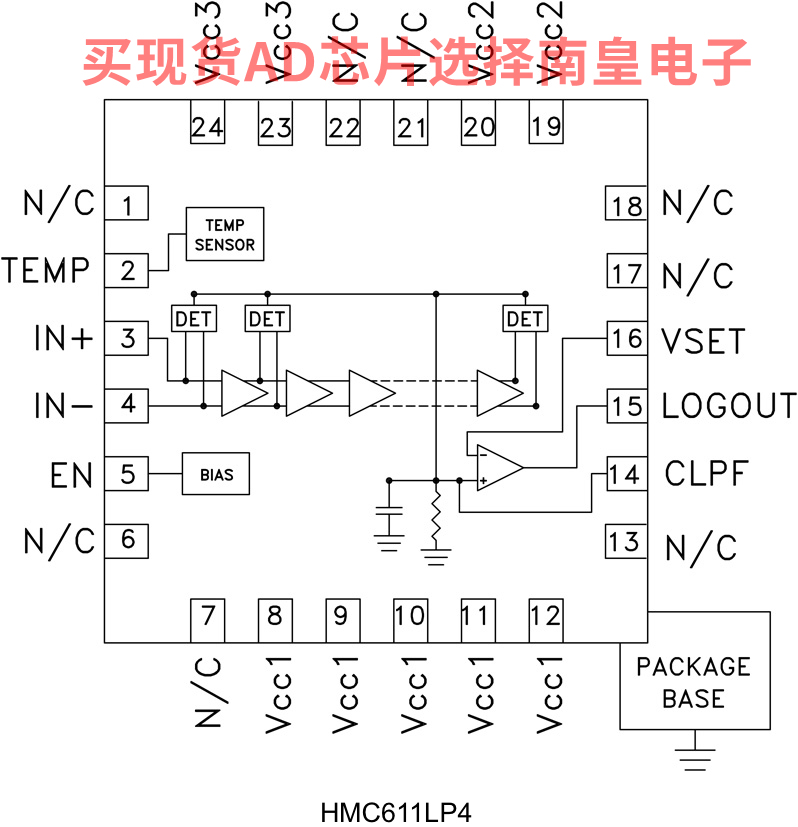

HMC611LP4(E)对数检波器/控制器将输入端的RF信号转换为输出端成正比的DC电压。HMC611LP4(E)利用连续压缩拓扑结构，提供宽输入频率范围内的极高动态范围和转换精度。随着输入功率增加，连续放大器逐渐进入饱和，从而生成精确的对数函数近似值。

一系列平方律检波器输出求和、转换成电压域并缓冲驱动LOGOUT输出。在检测模式下，LOGOUT引脚短路到VSET输入并提供-25mV/dB的标称对数斜率和18 dBm的截距（22 dBm，ƒ ≥ 5.8 GHz）。HMC611LP4(E)也可在控制器模式下使用，向VSET引脚施加外部电压以生成AGC或APC反馈环路。

• 蜂窝/PCS/3G
• WiMAX、WiBro、WLAN、
  固定无线和雷达
• 功率监控和控制电路
• 接收机信号强度指示(RSSI)
• 自动增益和功率控制

• 宽动态范围：高达63 dB
• 高精度：±1 dB
  54 dB范围高达8 GHz
• 电源电压：+5V
• 出色的温度稳定性
• 缓冲温度传感器输出
• 紧凑型4x4mm无引脚SMT封装

HMC611LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：21.21（100-499个）

HMC611LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：15.3（100-499个）

HMC611LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：15.3（100-499个）

HMC611LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：21.21（100-499个）

EVAL-HMC611LP4：HMC611LP4 评估板

本页提供评估HMC611LP4的评估板订购信息。
