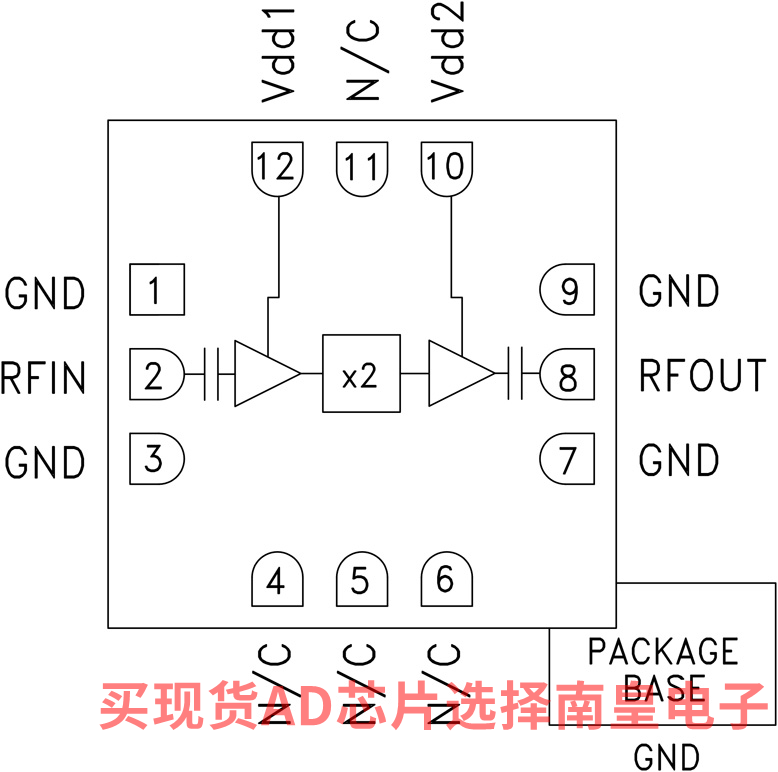

HMC576LC3B是一款使用GaAs PHEMT技术的x2有源宽带倍频器，采用符合RoHS标准的无引脚SMT封装。 由+3 dBm信号驱动时，该倍频器在18至29 GHz范围内提供+15 dBm的典型输出功率。 在24 GHz频率下，Fo和3Fo隔离大于20 dBc。

HMC576LC3B非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-132 dBc/Hz，有助于保持良好的系统噪声性能。 HMC576LC3B采用符合RoHS标准的封装，无需线焊，可以使用表贴制造技术。

应用

• 时钟生成应用：
  SONET OC-192和SDH STM-64
• 点对点和VSAT无线电
• 测试仪器仪表
• 军事和太空

• 高输出功率： +15 dBm
• 低输入功耗驱动： 0至+6 dBm
• Fo隔离： >20 dBc（Fout = 24 GHz时）

• 100 kHz SSB相位噪声： -132 dBc/Hz
• 单电源： +5V (82 mA)
• 符合RoHS标准的3x3 mm SMT封装

HMC576LC3B，封装：12-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：40.12（100-499个）

HMC576LC3BTR，封装：12-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：40.12（100-499个）

HMC576LC3BTR-R5，封装：12-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：40.12（100-499个）

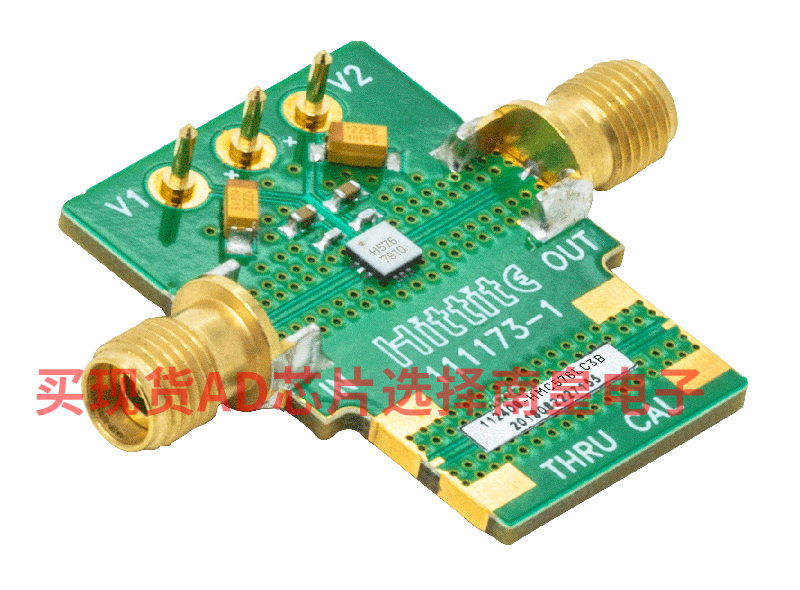

EVAL-HMC576LC3B：HMC576LC3B 评估板

本页提供评估HMC576LC3B的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
