HMC570LC5（I/Q接收机，采用SMT封装，17

HMC570LC5的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF混频器
技术类目：I/Q下变频器/接收器
功能描述：I/Q接收机，采用SMT封装，17 - 21 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC570LC5的产品详情：

HMC570LC5是一款紧凑型GaAs MMIC I/Q下变频器，采用符合RoHS标准的无引脚SMT封装。该器件在整个频段范围内提供10 dB的小信号转换增益、3 dB的噪声系数和18 dB的镜像抑制性能。 HMC570LC5采用LNA，后接由x2有源倍频器驱动的镜像抑制混频器。该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。

它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。 HMC570LC5为混合型镜像抑制混频器下变频器组件的小型替代器件，它无需线焊，可以使用表贴制造技术。

应用

点对点
点对多点无线电
军用雷达、EW和ELINT
卫星通信

HMC570LC5的优势和特点：

转换增益： 10 dB
镜像抑制： 18 dB
2 LO至RF隔离： 65 dB
噪声系数： 3 dB

输入IP3： 2 dB
符合RoHS标准5x5 mm SMT封装

HMC570LC5具体的完整产品型号参数及价格（美元）：

HMC570LC5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：Cut Tape,500，工作温度：-55 to 85C，AD官网报价：50.39（100-499个）

HMC570LC5TR，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，100，工作温度：-55 to 85C，AD官网报价：50.39（100-499个）

HMC570LC5TR-R5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，500，工作温度：-55 to 85C，AD官网报价：50.39（100-499个）

HMC570LC5的评估套件：

EVAL-HMC570LC5：HMC570LC5 评估板

本页提供评估HMC570LC5的评估板订购信息

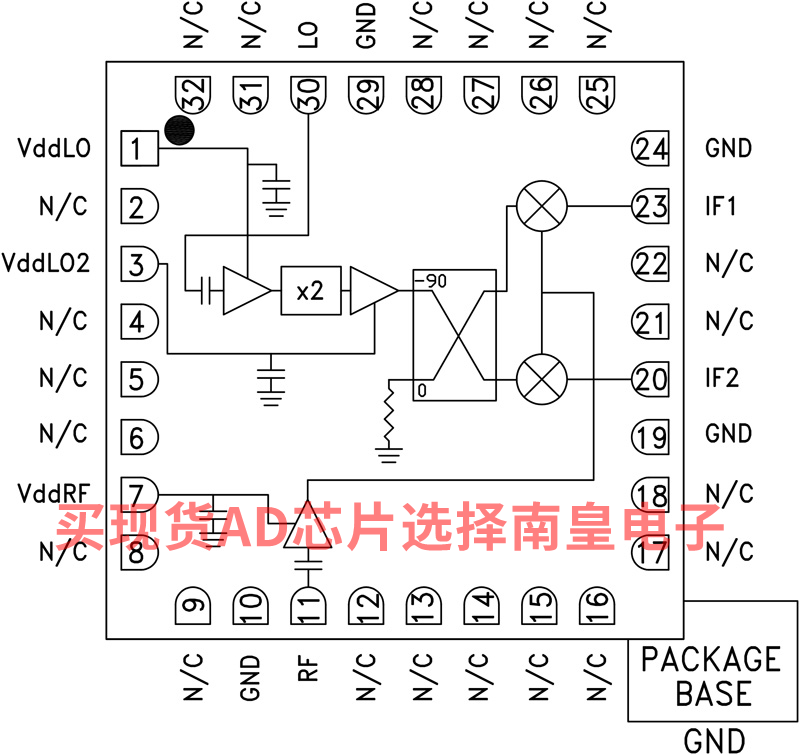

HMC570LC5的电路图解：

HMC570LC5的评估套件：
