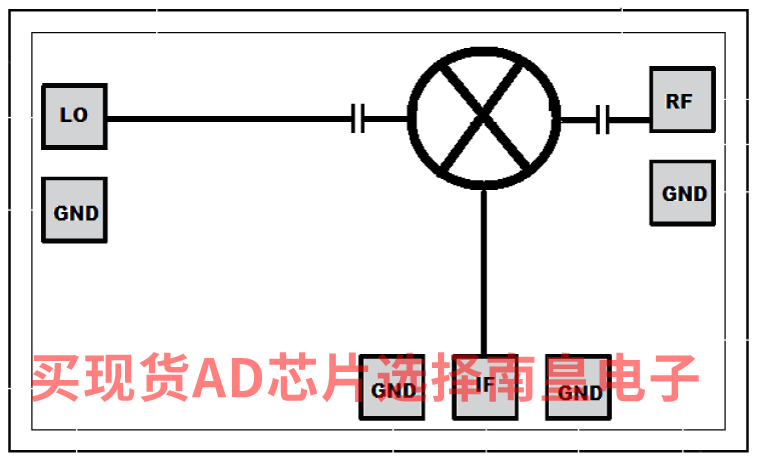

HMC560A 芯片是砷化镓 (GaAs)、单片微波集成电路 (MMIC)、双平衡混频器，可以在较小的芯片面积内用作 24 GHz至38 GHz 的上变频器或下变频器。此混频器无需外部元件或匹配电路。

HMC560采用经过优化的巴伦结构，提供出色的本振(LO)至RF及 LO至中频(IF)抑制性能，分别为40 dB和44 dB。混频器的LO幅度为9 dBm至15 dBm。

应用

• 点对点无线电
• 点对多点无线电和小型卫星地面站(VSAT)无线电
• 测试设备和传感器
• 军用最终用途

• 转换损耗
  • 24 GHz 至 29 GHz 时为 9 dB（典型值）
  • 29 GHz 至 38 GHz 时为 11 dB（典型值）
• LO 到 RF 隔离
  • 24 GHz 至 29 GHz 时为 40 dB（典型值）
  • 29 GHz 至 38 GHz 时为 38 dB（典型值）
• LO 到 IF 隔离
  • 24 GHz 至 29 GHz 时为 27 dB（典型值）
  • 29 GHz 至 38 GHz 时为 44 dB（典型值）
• RF 到 IF 隔离
  • 24 GHz 至 29 GHz 时为 20 dB（典型值）
  • 29 GHz 至 38 GHz 时为 28 dB（典型值）
• 输入 IP3
  • 24 GHz 至 29 GHz 时为 18 dBm（典型值）
  • 29 GHz 至 38 GHz 时为 19 dBm（典型值）

• IF 带宽：直流至 18 GHz
• 无源，不需要直流偏置

HMC560A，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：51.44（100-499个）

HMC560A-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：-40 to 85C，AD官网报价：0（100-499个）

HMC560ALM3，封装：6-Lead LGA_CAV (5.08mm x 5.08mm)，包装形式及数量：Cut Tape,50，工作温度：-40 to 85C，AD官网报价：53.83（100-499个）

HMC560ALM3TR，封装：6-Lead LGA_CAV (5.08mm x 5.08mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：53.83（100-499个）

EVAL-HMC560A： HMC560A评估板

本页提供评估HMC560A的评估板订购信息。
