HMC547ALP3E（GaAs MMIC SPDT非反射式开关，DC

HMC547ALP3E的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF 开关
技术类目：SPST、SPDT、SP3T、SP4T、 SP5T、SP6T、SP8T
功能描述：GaAs MMIC SPDT非反射式开关，DC - 20 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC547ALP3E的产品详情：

HMC547ALP3E是一款通用的宽带高隔离度非反射GaAs pHEMT SPDT开关，采用低成本无引脚QFN塑封表贴封装。该开关频率范围为DC至20 GHz，具有高隔离和低插入损耗。该开关在最高5 GHz频率下提供大于50 dB的隔离，在最高15 GHz频率下提供大于40 dB的隔离。该开关采用-5/0V的互补负控制电压逻辑线路工作，无需偏置电源。HMC547ALP3E采用无引脚QFN 3x3 mm表贴封装。

应用

基站基础设施
光纤和宽带电信
微波无线电和VSAT
军用无线电、雷达和ECM
测试仪器仪表

HMC547ALP3E的优势和特点：

高隔离度：
- >50 dB，最高为5 GHz
- >40 dB，最高为15 GHz
低插入损耗：1.8 dB（10 GHz时）
2.5 dB（20 GHz时）
快速开关
非反射设计
QFN SMT封装，9 mm2

HMC547ALP3E具体的完整产品型号参数及价格（美元）：

HMC547ALP3E，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：56.91（100-499个）

HMC547ALP3ETR，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：56.91（100-499个）

HMC547ALP3E的评估套件：

EVAL-HMC547ALP3：HMC547ALP3评估板

本页提供评估HMC547ALP3E的评估板订购信息。

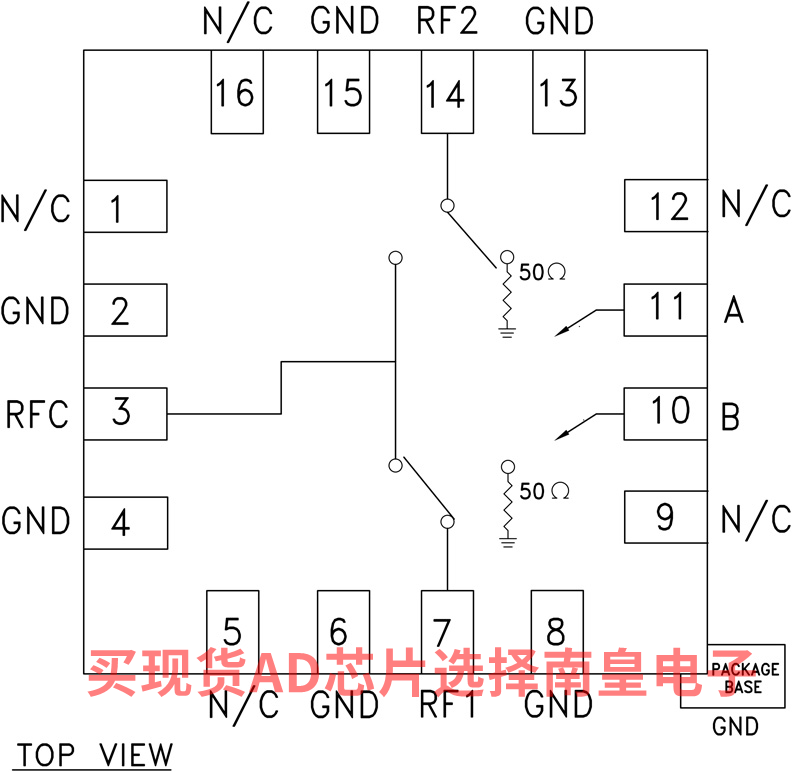

HMC547ALP3E的电路图解：

HMC547ALP3E的评估套件：
