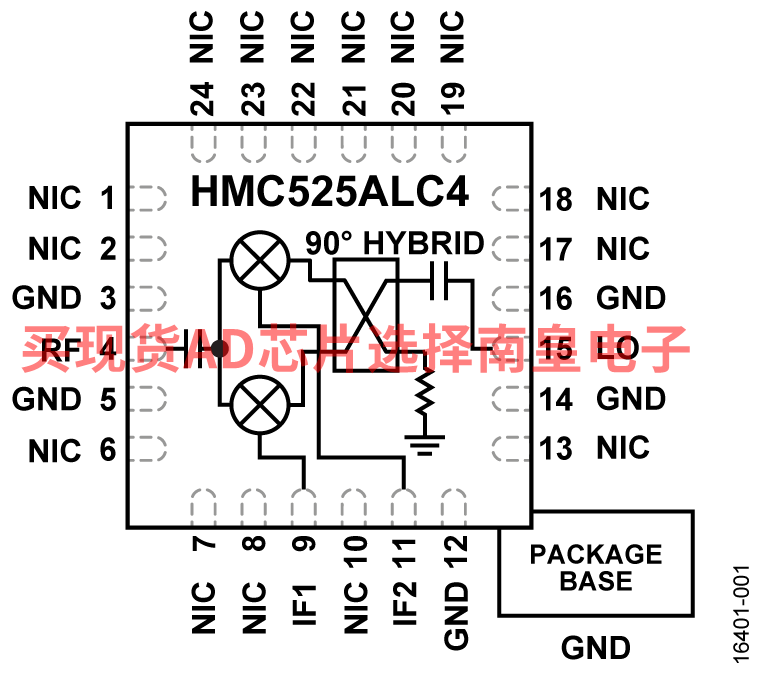

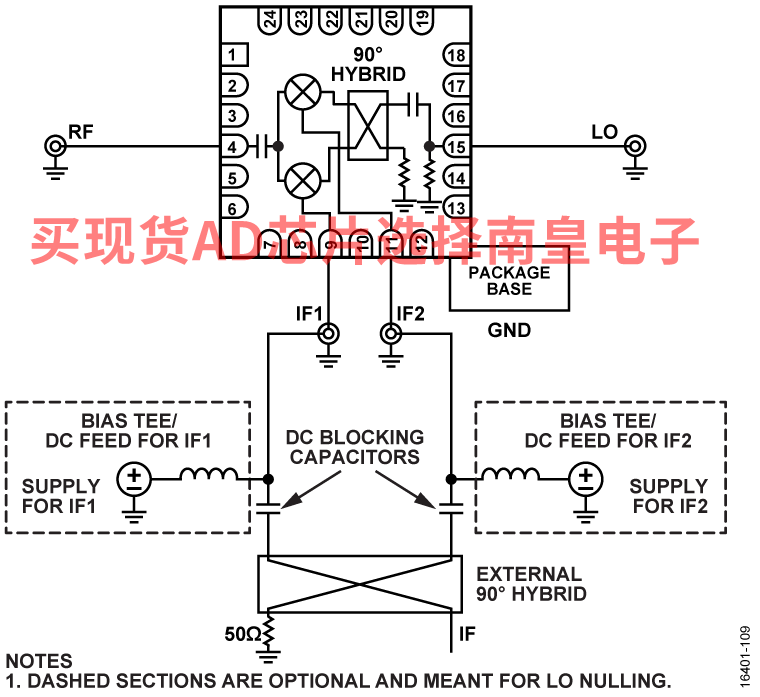

HMC525ALC4是一款砷化镓(GaAs)单芯片微波集成电路(MMIC)、同相正交(I/Q)混频器，采用符合RoHS标准的24引脚、陶瓷无铅芯片载体(LCC)封装。该器件可用作镜像抑制混频器或单边带上变频器。该混频器使用两个标准双平衡混频器单元和一个90°混合器件，均采用GaAs金属半导体场效应晶体管(MESFET)工艺。HMC525ALC4为混合型镜像抑制混频器和单边带上变频器组件的小型替代器件。HMC525ALC4无需线焊，可以使用表贴制造技术。

应用

• 微波和甚小孔径终端无线电
• 测试设备
• 点对点无线电
• 军事电子战、电子对抗、以及指挥、控制、通信和情报

• 无源：无需直流偏置
• 转换损耗：8 dB（典型值）
• 输入IP3：20 dBm（典型值）
• LO至RF隔离：47 dB（典型值）
• IF频率范围：DC至3.5 GHz

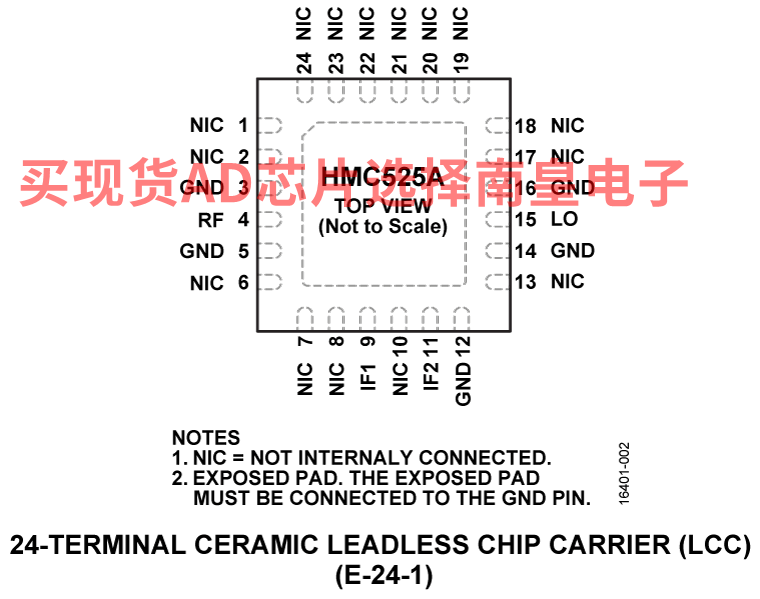

• 符合RoHS标准的24引脚、4 mm × 4 mm LCC封装

HMC525ALC4，封装：24-Lead LCC，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：27.7（100-499个）

HMC525ALC4TR，封装：24-Lead LCC，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：27.7（100-499个）

HMC525ALC4TR-R5，封装：24-Lead LCC，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：27.7（100-499个）

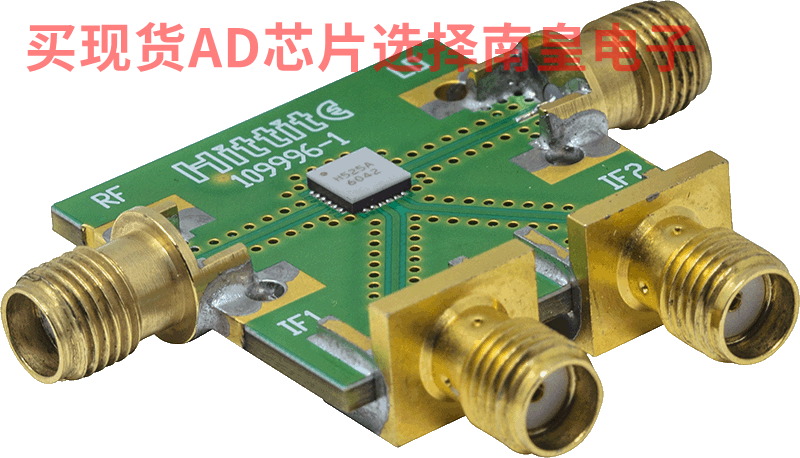

EVAL-HMC525ALC4：EVAL-HMC525ALC4

EVAL-HMC525ALC4 RF，设计用于覆盖 HMC525ALC4 I/Q 混频器 IC 的频率范围。该器件可用作镜像抑制混频器或单边带上变频器。
