HMC504LC4B是一款GaAs MMIC低噪声宽带放大器，采用无引脚4x4 mm陶瓷表面贴装封装。 该放大器在14至27 GHz的频率下工作，提供最高19 dB的小信号增益、2.2 dB的噪声系数、+26 dBm的输出IP3，同时采用+4V电源的功耗仅90 mA。 凭借高达+17 dBm的P1dB输出功率，这款低噪声放大器能够充当平衡、I/Q或镜像抑制混频器的LO驱动器。 HMC504LC4B还提供隔直的I/O，内部匹配50Ω，因而非常适合高容量微波无线电或VSAT应用。 这款功能全面的低噪声放大器还以裸片形式提供，产品型号为HMC-ALH476。

应用

• 点对点无线电
• 点对多点无线电
• 军事和太空
• 测试仪器仪表

• 噪声系数：2 dB (20 GHz)
• 增益：19 dB
• P1dB输出功率：+17 dBm
• 电源电压： +4V (90 mA)
• 输出IP3： +26 dBm
• 50 Ω匹配输入/输出

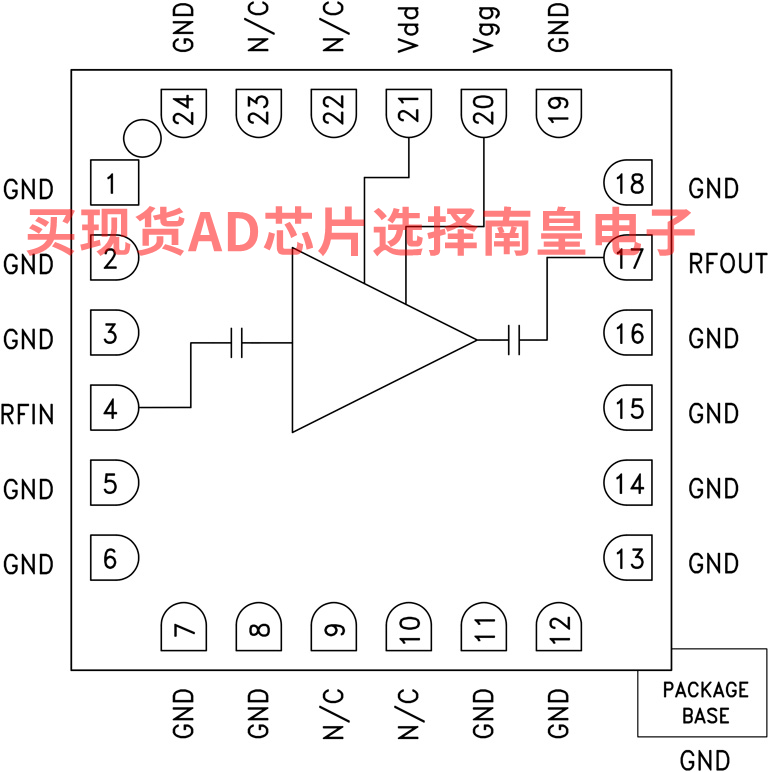

• 24引脚4x4mm SMT封装： 16mm²

HMC504LC4B，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：60.98（100-499个）

HMC504LC4BTR，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：60.98（100-499个）

HMC504LC4BTR-R5，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：60.98（100-499个）

EVAL-HMC504LC4B：HMC504LC4B评估板

本页提供评估HMC504LC4B的评估板订购信息。
