HMC220B（5 GHz 至 12 GHz GaAs、 MMIC、基本混频器）-AD代理

HMC220B的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF混频器
技术类目：单、双和三平衡混频器
功能描述：5 GHz 至 12 GHz GaAs、 MMIC、基本混频器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC220B的产品详情：

HMC220B是一款超小型、双平衡混频器，采用带裸焊盘（MINI_SO_EP）的 8 引脚微型小型封装。此基本的单片微波集成电路混频器由砷化镓（GaAs）肖特基二极管和片内平面变压器巴伦组成。

该设备可用作 5 GHz 至 12 GHz 的上变频器、下变频器、双相解调器或相位比较器。由于优化的巴伦结构，HMC220B 提供了出色的本地振荡器（LO）到射频（RF）以及 LO 到中频（IF）的隔离，并且在低至 7 dBm 下工作。符合 RoHS 指令的 HMC220B 消除了对线焊的需求，并与大批量表面贴装制造技术兼容。

应用

超小孔径终端（VSAT）和移动卫星通信终端
微波和军事射频
无线回传设备
汽车、专用短程通信（DSRC）和智能汽车公路系统（IVHS）
军事雷达、电子战（EW）和电子对抗（ECM）子系统

HMC220B的优势和特点：

低转换损耗：9 dB
无需直流偏置和外部匹配
上转换和下转换的理想选择

宽带中频范围：直流至 4 GHz
超小型封装：8 引脚 MINI_SO_EP

HMC220B具体的完整产品型号参数及价格（美元）：

HMC220BMS8GE，封装：8-Lead MSOP w/ EP，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：7.73（100-499个）

HMC220BMS8GETR，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：7.73（100-499个）

HMC220B的评估套件：

EVAL-HMC220B：HMC220B Evaluation Board

无

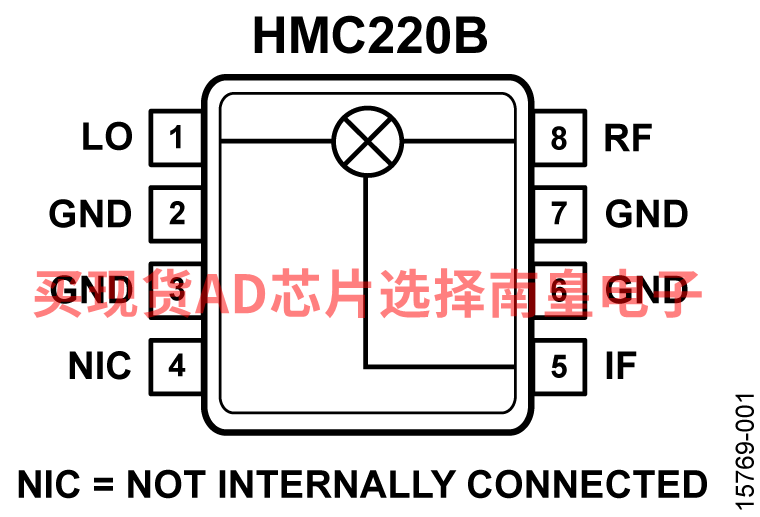

HMC220B的电路图解：

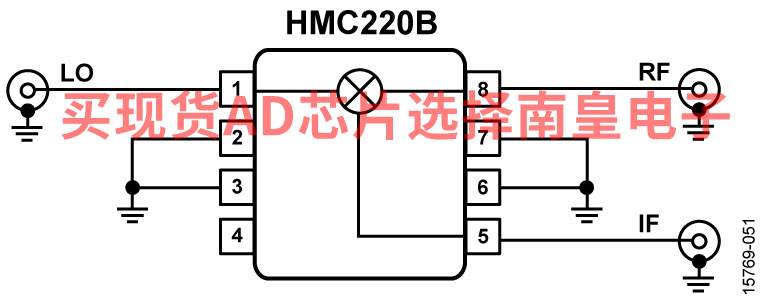

HMC220B的评估套件：
