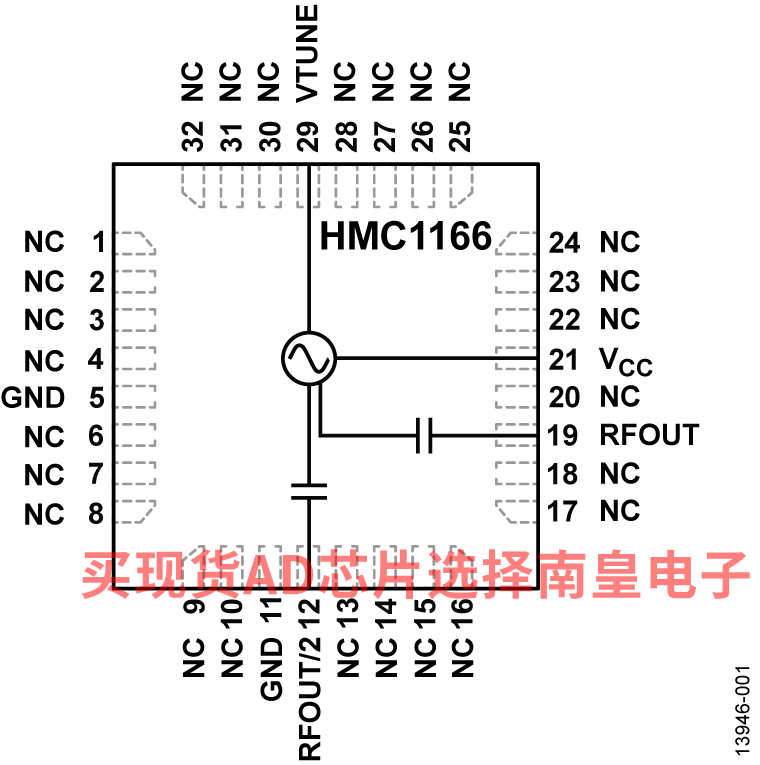

HMC1166是一款单芯片微波集成电路(MMIC)压控振荡器(VCO)，集成了谐振器、负电阻器件和变容二极管，具有半频输出。

由于振荡器采用单芯片结构，因而在温度范围内具有出色的输出功率和相位噪声性能。

采用5 V电源电压时，输出功率为11 dBm（典型值）。 VCO采用符合RoHS标准的LFCSP封装，无需外部匹配元件。

应用

• 点到点和点到多点无线电
• 测试设备和工业控制
• 甚小孔径终端(VSAT)

• 双通道输出频率范围
  fOUT = 11.41 GHz至 12.62 GHz
  fOUT/2 = 5.705 GHz 至6.31 GHz
• 输出功率 (POUT): 11 dBm
• 单边带(SSB)相位噪声： -115 dBc/Hz (100 kHz)
• 无需外部谐振器

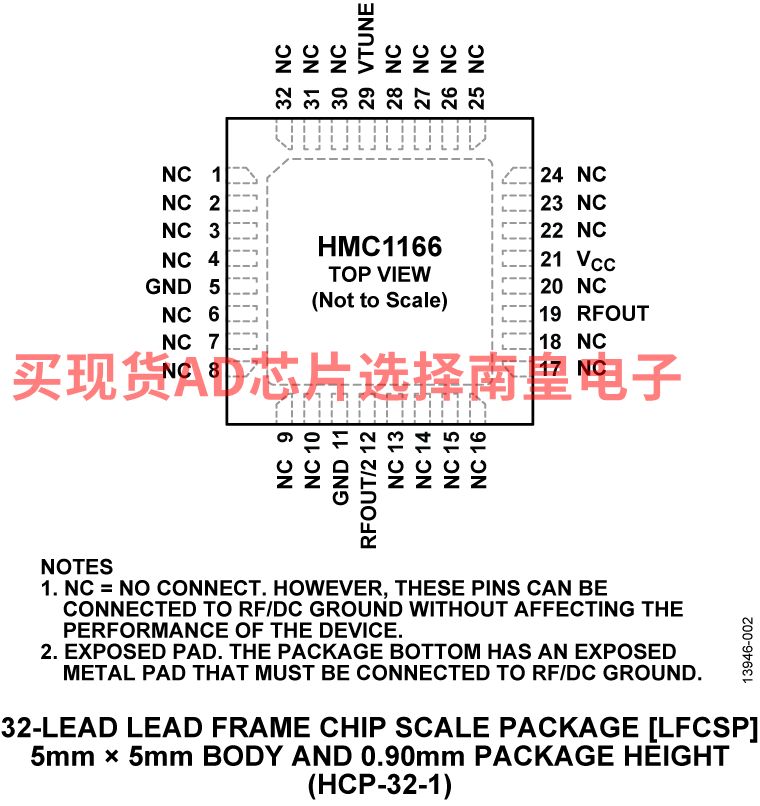

• 符合RoHS标准的5 mm x 5 mm、32引脚LFCSP封装： 25 mm2

HMC1166LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：23.58（100-499个）

HMC1166LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：23.58（100-499个）

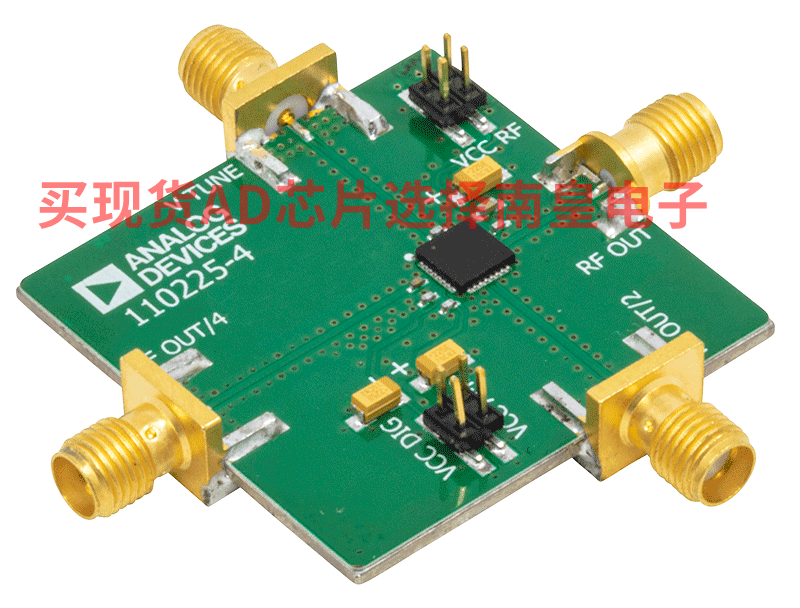

EVAL-HMC1166：HMC1166评估板

本页提供评估HMC1166.的评估板订购信息。
