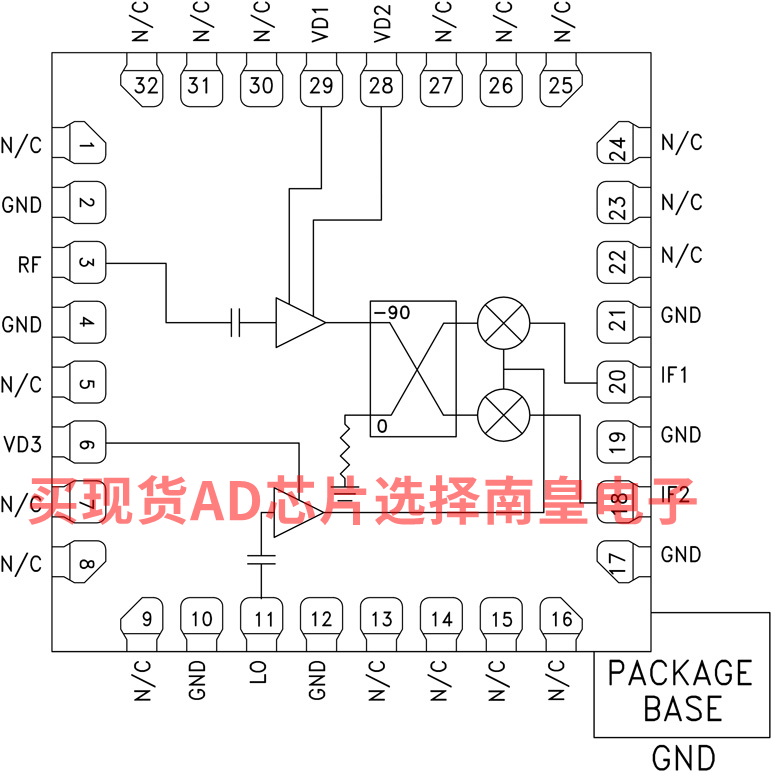

HMC1113LP5E是一款紧凑型GaAs MMIC I/Q下变频器，采用无铅5 x 5 mm低应力注塑塑料表贴封装。 该器件提供12 dB的小信号转换增益、1.8 dB的噪声系数和25 dBc的镜像抑制性能。 HMC1113LP5E采用LNA，后接由LO缓冲器放大器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。 它具有I/Q混频器输出，所需外部90°混合型器件用于选择所需边带。 HMC1113LP5E为混合型镜像抑制混频器下变频器组件的小型替代器件，它无需线焊，可以使用表贴制造技术。

应用

• 点对点和点对多点无线电
• 军用雷达、EW和ELINT
• 卫星通信
• 海事和移动无线电

• 转换增益：12 dB
• 镜像抑制：25 dBc
• LO至RF隔离：45 dB
• 噪声系数：1.8 dB
• IP3：1 dBm
• 32引脚5 x 5 mm SMT封装

HMC1113LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：46.24（100-499个）

HMC1113LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：46.24（100-499个）

EVAL-HMC1113LP5：HMC1113LP5 评估板

本页提供评估HMC1113LP5的评估板订购信息。
