HMC1086（25 W GaN MMIC功率放大器，2 GHz至6 GHz）-AD代理

HMC1086的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF放大器
技术类目：功率放大器
功能描述：25 W GaN MMIC功率放大器，2 GHz至6 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC1086的产品详情：

HMC1086是一款25W氮化镓(GaN)功率放大器MMIC，工作范围为2至6 GHz。该放大器通常提供22 dB小信号增益，+44.5 dBm饱和输出功率，在+33 dBm输出功率/信号音下，具有+48 dBm输出IP3。HMC1086采用+28V直流电源的静态功耗为1100 mA。隔直RF I/O匹配至50 Ω，可轻松集成到多芯片模块(MCM)中。所有电气性能数据均通过裸片电气连接至厚度为1.02 mm (40 mil)的CuMo载体的芯片获取，而多个直径为1.0 mil的焊线连接裸片至50 氧化铝传输线路。

应用

测试仪器仪表
通用通信
雷达

HMC1086的优势和特点：

高 PSAT： 44.5 dBm
PSAT下功率增益：14dB
高输出IP3：48 dBm
小信号增益：22 dB
电源电压： +28 V (1.1 A)
50 匹配输入/输出
裸片尺寸： 3.4 mm× 0.1 mm2

HMC1086具体的完整产品型号参数及价格（美元）：

HMC1086，封装：CHIPS OR DIE，包装形式及数量：托盘，5，工作温度：-40 to 85C，AD官网报价：453.67（100-499个）

HMC1086-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：，AD官网报价：887.22（100-499个）

HMC1086的评估套件：

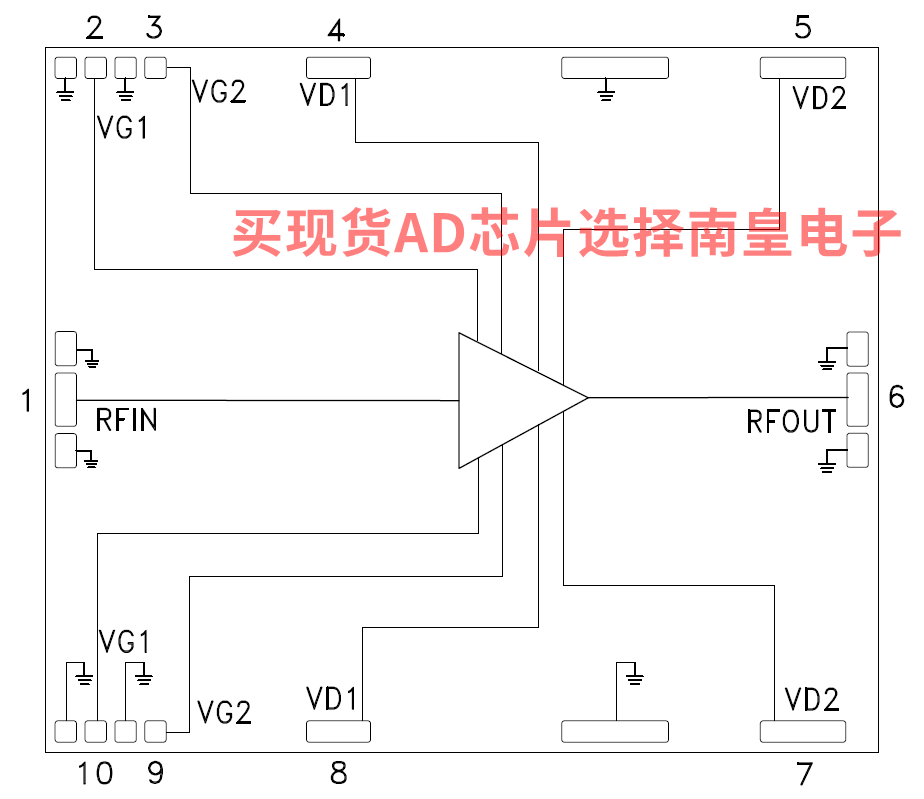

HMC1086的电路图解：

HMC1086的评估套件：
