DAC8562是一款完整的并行输入、12位电压输出数模转换器，采用+5 V单电源供电。这些单芯片DAC采用CBCMOS工艺制造，适合仅有+5 V电源的系统，具有成本低、易于使用的特点。

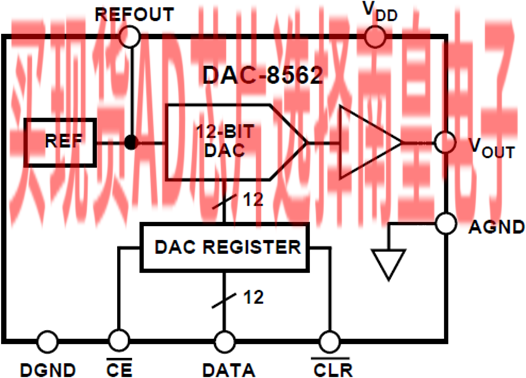

除DAC外，片内还集成了一个轨到轨放大器、锁存器和基准电压源。基准电压(REFOUT)调整至2.5 V，片内放大器则将DAC输出提升至4.095 V满量程。用户只需提供+5 V电源。

DAC8562采用标准二进制编码方式。运算放大器输出摆幅为0 V至+4.095 V，分辨率为每位1 mV，能够驱动±5 mA电流。由于采用低温度系数硅铬薄膜电阻，因此相对于数字输入码的线性度误差性能十分出色。

高速并行数字接口可以与较快的处理器连接，并且处理器无需等待。该接口非常简单，只需一个CE 信号。异步CLR 输入可将输出设置为零电平。

DAC8562提供两种不同的20引脚封装：塑封DIP和SOL-20封装，每个器件的额定温度范围均为-40°C至+85°C，电源电压范围为+5 V ± 5%。

对于MIL-STD-883应用，请联系ADI公司当地经销商获取DAC8562/883数据手册，其额定工作温度范围为-55°C至+125°C。

• 完整12位DAC
• 无需外部元件
• 采用+5 V单电源供电

• 每位1 mV，满量程：4.095 V
• 真电压输出， ±5 驱动电流
• 极低功耗：3 mW

DAC8562EPZ，封装：20-Lead PDIP，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：

DAC8562FPZ，封装：20-Lead PDIP，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：17.56（100-499个）；15.86（1000+个）

DAC8562FSZ，封装：20-Lead SOIC (Wide)，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：15.96（100-499个）；14.42（1000+个）

DAC8562FSZ-REEL，封装：20-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：15.96（100-499个）；14.42（1000+个）
