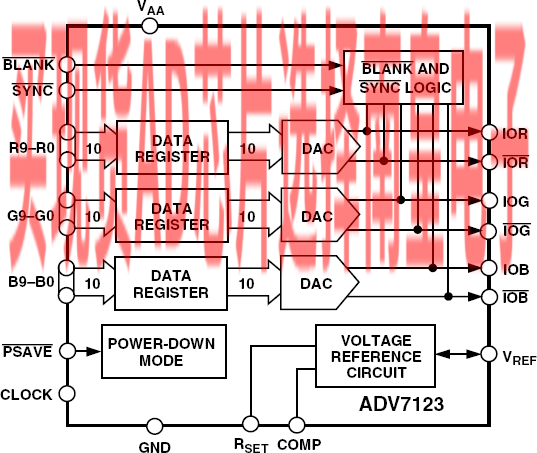

ADV7123 (ADV)是一款单芯片三路高速数模转换器。它内置三个高速、10位、带互补输出的视频DAC、一个标准TTL输入接口和高阻抗、模拟输出电流源。

它具有三个独立的10位宽输入端口。只需一个5 V/3.3 V单电源和时钟便能工作。ADV7123还具有其它视频控制信号：复合SYNC和BLANK。

该器件还具有省电模式。

ADV7123采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7123采用48引脚LQFP封装。

产品特色

应用

• 数字视频系统（1600 × 1200，100 Hz时）
• 高分辨率彩色图形
• 数字无线电调制
• 图像处理
• 仪器仪表
• 视频信号重构

• 吞吐速率：330 MSPS
• 三通道10位数模转换器(DAC)
• SFDR
  • −70 dB（fCLK = 50 MHz时）；fOUT = 1 MHz
  • -53 dB（fCLK = 140 MHz时）；fOUT = 40 MHz
• RS-343A/RS-170兼容输出
• 互补输出
• DAC输出电流范围：2.0 mA至26.5 mA
• TTL兼容输入
• 内部基准电压源(1.235 V)
• 采用5 V/3.3 V单电源供电
• 48引脚LQFP封装

• 下载ADV7123-EP数据手册(pdf)
• 军用温度范围：-55°C至+105°C
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/12637 DSCC图纸号

ADV7123JSTZ240，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：11.52（100-499个）；7.52（1000+个）

ADV7123JSTZ240-RL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：7.52（1000+个）

ADV7123JSTZ330，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：18.64（100-499个）；16.1（1000+个）

ADV7123KSTZ140，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：9.31（100-499个）；7.15（1000+个）

ADV7123KSTZ140-RL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：9.31（100-499个）；7.15（1000+个）

ADV7123KSTZ50，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：6.84（100-499个）；4.36（1000+个）

ADV7123SCP170ZEPRL，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：13.62（1000+个）
