ADUM6132的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：隔离式栅极驱动器
技术类目：隔离式栅极驱动器
功能描述：集成隔离高端电源的隔离式半桥驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM6132的产品详情：

ADuM6132是一款隔离式半桥栅极驱动器，采用ADI公司iCoupler技术，提供集成275 mW高端电源的隔离式高端驱动器。该电源由内部隔离式DC/DC转换器提供，不仅可向ADuM6132高端输出供电，而且还可以向与ADuM6132搭配使用的任何常用外部缓冲器电路供电。这项功能消除了与自举电路等外部电源配置相关的成本、空间和性能问题。

ADuM6132的架构将高端沟道和高端功率与控制和低端接口电路隔离开来。设计时已经注意确保高端和低端驱动器时序特性严格匹配，从而缩减死去余量要求。

与采用高电压电平转换方法的栅极驱动器相比，ADuM6132具有真电流隔离优势。高端和低端沟道之间的差分电压最高可达800 V并具有良好的隔离寿命（见表12）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议的详细信息，请参考应用笔记AN-0971。

应用

MOSFET/IGBT栅极驱动器
电机驱动
太阳能电池板变换器
电源

ADUM6132的优势和特点：

isoPower 集成隔离高端电源
275 mW 隔离DC/DC转换器
200 mA 输出吸电流、200 mA输出源电流
高共模瞬变抗扰度：>50 kV/μs

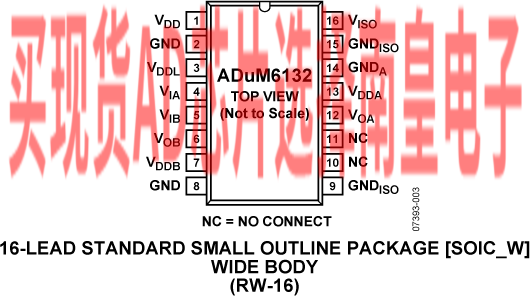

16引脚宽体SOIC封装
安全和法规认证
- UL认证 1分钟3750 V rms，符合UL 1577
- CSA元件验收通知#5A CSA/IEC 60950-1、400 V rms
- 符合VDE标准证书（申请中）
  DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
  VIORM = 560 V峰值

ADUM6132具体的完整产品型号参数及价格（美元）：

ADUM6132ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：2.71（100-499个）；2.4（1000+个）

ADUM6132ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.71（100-499个）；2.4（1000+个）

ADUM6132的评估套件：

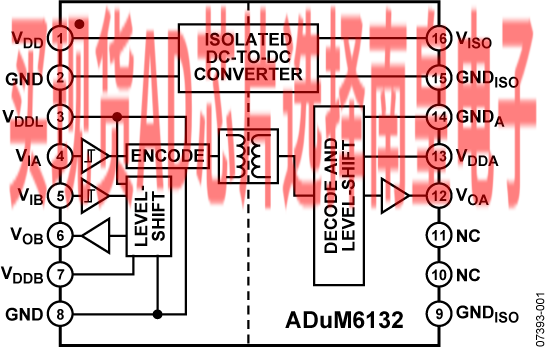

ADUM6132的电路图解：
