ADRF5027是一款单刀双掷(SPDT)硅开关，工作频率范围为9 kHz至44 GHz。

该开关在40 GHz时具有2.2 dB的低插入损耗和TBD dB的高隔离度。该开关还具有全部关断功能，其中RF端口处于隔离状态。ADRF5027采用非反射式设计；两个RF端口均内部匹配至50 Ω.

ADRF5027在+3.3V正电源电压和-3.3V负电源电压下分别消耗2uA和-100uA的低电流。该开关还提供CMOS/LVTTL逻辑兼容控制。

ADRF5027与ADRF5026（快速切换版本）引脚兼容，工作频率范围为100 MHz至44 GHz。

对于超宽带表贴技术(SMT)，RF传输线路上的阻抗匹配在高频下可以改善插入损耗和回波损耗性能。

ADRF5027采用3 mm × 3 mm、20引脚基板栅格阵列(LGA)封装。

应用

• 工业扫描仪
• 测试和仪器仪表
• 蜂窝基础设施 - 毫米波5G
• 军用无线电、雷达、电子对抗(ECM)
• 微波无线电和甚小孔径终端(VSAT)

• 超宽带频率范围：9 kHz至44 GHz
• 非反射式设计
• 低插入损耗：

  • 1.1 dB（18 GHz时）
  • 2.2 dB（40 GHz时）
• 高隔离度：

  • TBD dB（18 GHz时）
  • TBD dB（40 GHz时）
• 高输入线性度：

  • 1 dB压缩(P1dB)：TBD dBm
  • 三阶交调点(IP3)： TBD dBm
• 高功率处理：

  • 24 dBm（通过路径）
  • 24 dBm（端接路径）
• 全部关断功能
• 无低频杂散
• RF建立时间（0.1 dB最终RF输出）： 待定
• 20引脚、3 mm × 3 mm 基板栅格阵列封装
• 与ADRF5026引脚兼容，快速切换版本

ADRF5027BCCZN，封装：20-Lead LGA w/ EP，包装形式及数量：Cut Tape,100，工作温度：-40 to 105C，AD官网报价：82.72（100-499个）；67（1000+个）

ADRF5027BCCZN-R7，封装：20-Lead LGA w/ EP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：82.72（100-499个）；67（1000+个）

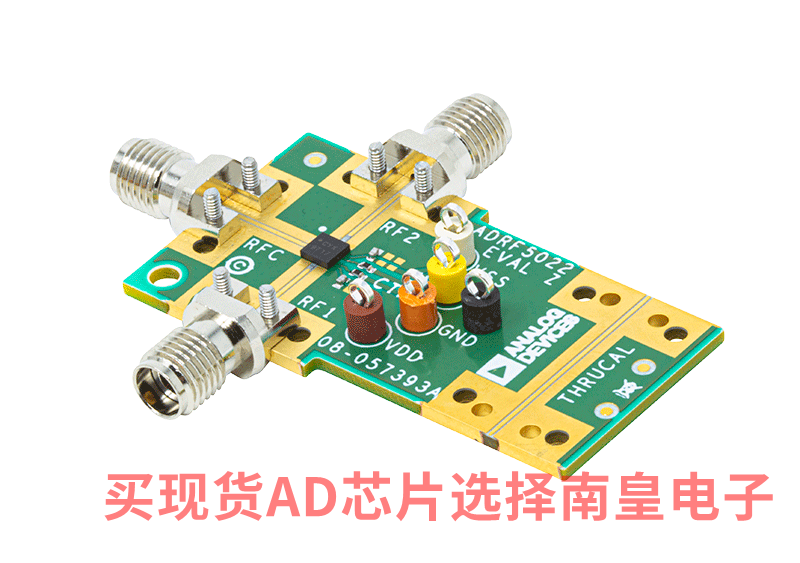

EVAL-ADRF5027：ADRF5027 评估板

ADRF5027-EVALZ是一款配置齐全的连接评估板，采用4层、62 mil厚、RO4003 PCB材料。

正常工作时，两个电源电压+3.3V和-3.3V应分别施加于VDD和VSS测试点，同时将其地电压连接至GND测试点。两个控制输入电压0/+3.3V应施加于EN和CTRL测试点以便选择RFC-RF1、RFC-RF2和全部关断之间的切换状态。

RF输入信号可施加在边缘安装型、2.4 mm RF连接器的RFC引脚上，并在边缘安装型、2.4 mm连接器的RF1和RF2引脚上测量RF输出信号。
