ADP1290的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：PowerPath、理想二极管和负载开关
技术类目：PowerPath、理想二极管和负载开关
功能描述：12 V、2 A逻辑控制的高端电源开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADP1290的产品详情：

ADP1290是一款高端负载开关，采用2.3 V至13.2 V电源供电。该负载开关可提供电源域隔离，有助于延长电池工作寿命。它内置一个低导通电阻N沟道MOSFET，支持2 A以上的连续电流，功率损耗极小。此外，RDSON恒定，与VIN电压无关。 ADP1290具有15 ƒÊA低静态电流和20 ƒÊA超低关断电流，因此适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP1290可兼容多种处理器和通用输入/输出(GPIO)控制器。

ADP1290不但拥有出色的工作性能，而且占用的印刷电路板(PCB)空间极小，面积不到1.5 mm2，高度仅0.60 mm。

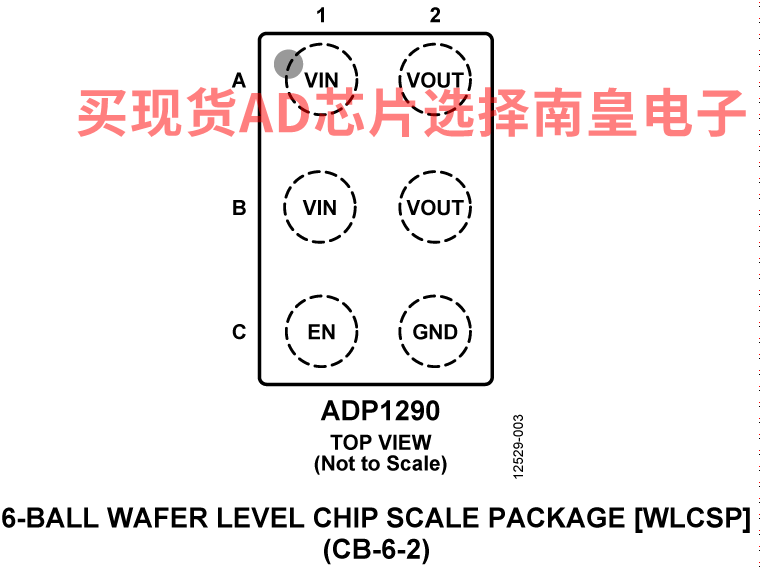

ADP1290采用6引脚、1 mm x 1.5 mm、0.5 mm间距、超小型WLCSP封装。

应用

移动电话
数码相机和音频设备
便携式和电池供电设备

ADP1290的优势和特点：

低 RDSON：40 mΩ
宽输入电压范围：2.3 V 至 13.2 V
2 A连续工作电流：TJ = <85°C
1.2 V逻辑兼容使能输入

低静态电流：15 µA (VIN = 3.3 V)
低静态电流：19 µA (VIN = 6.5 V)
超低关断电流：2.0 µA（VIN = 6.5 V时）
6引脚、1.0 mm x 1.5 mm、0.5 mm间距超小型WLCSP封装

ADP1290具体的完整产品型号参数及价格（美元）：

ADP1290ACBZ-R7，封装：6-Ball WLCSP (1mm x 1.5mm)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：0.88（1000+个）

ADP1290的评估套件：

EVAL-ADP1290：ADP1290评估板

无

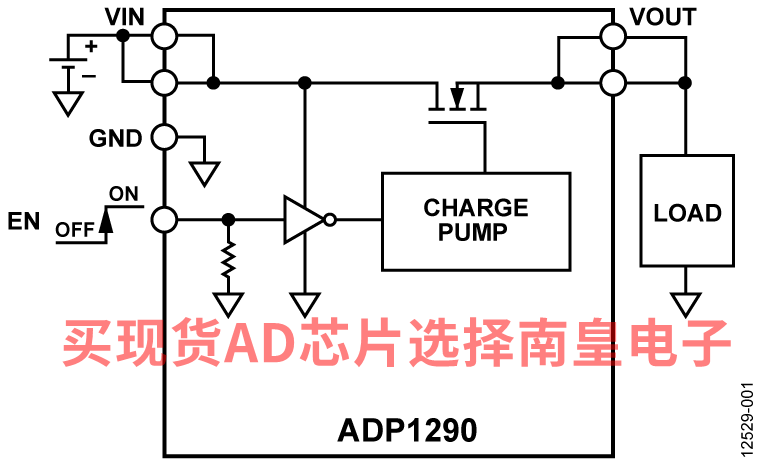

ADP1290的电路图解：

ADP1290的评估套件：
