亚德诺半导体(AnalogDevices,Inc.，简称AD)凌力尔特公司(LinearTechnologyCorporation)推出双平衡混频器LTC5553，该器件在3GHz至20GHz范围内提供同类最佳的带宽匹配能力。该混频器可用作上变频器或下变频器。此外，LTC5553在14GHz提供优秀的23.9dBmIIP3线性度，在17GHz时则为21.5dBm。该器件集成了一个仅需要0dBm输入驱动的LO因此，缓冲器不再需要外部大功率LO放大器电路。此外，LTC宽带平衡-不平衡转换器集成在芯片上。因此，所有端口在规定的频率范围内都是单端和50端Ω运行匹配模式。此外，该混频器具有优异的端口至端口隔离度，为17GHz时LO至RF泄漏为-32dBm，因此，外部滤波要求降低。所有这些特点都可以最大限度地减少外部组件，简化设计，并提供非常小的解决方案。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

LTC553极宽带宽和极高性能非常适合各种应用，包括5G微波回传、宽带无线业务、卫星宽带无线电、雷达系统、有源天线阵列、X波段和Ku波段收发器、测试设备、频谱分析和卫星通信。

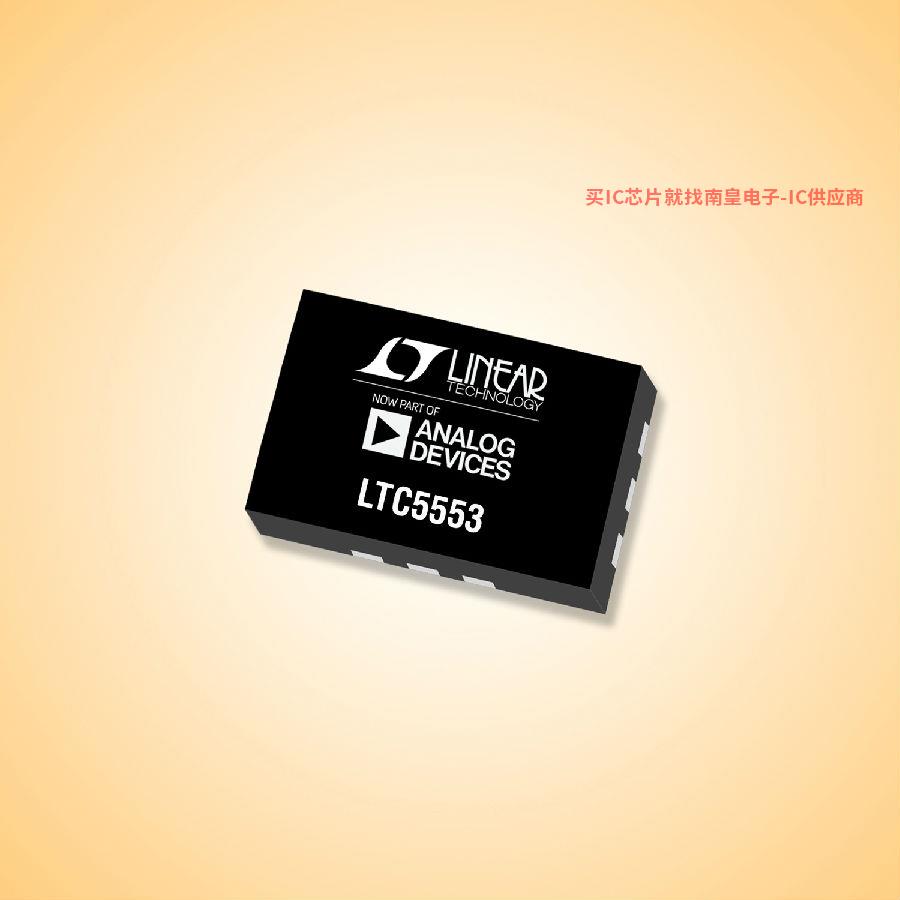

LTC5553采用纤细的12引线和3mmx2mm塑料QFN包装。该装置规定在AD授权代理–40°C至105°C工作在外壳温度范围内，以支持环境工作温度的扩展。该混频器3.3V132mA静态电源电流。此外，LTC5553可以通过一个引脚停机。当设备未启动时，只吸收100μA最大备用电流。能引脚可以在不到0的情况下直接驱动.2μs时间内快速连接断开，支持时间双工(TDD)或突发模式类型的发送机和接收器。LTC553千片批购价为每片22.00美元，已开始提供样品和生产供应。如需更多信息，请登录www.linear.com.cn/product/LTC5553。

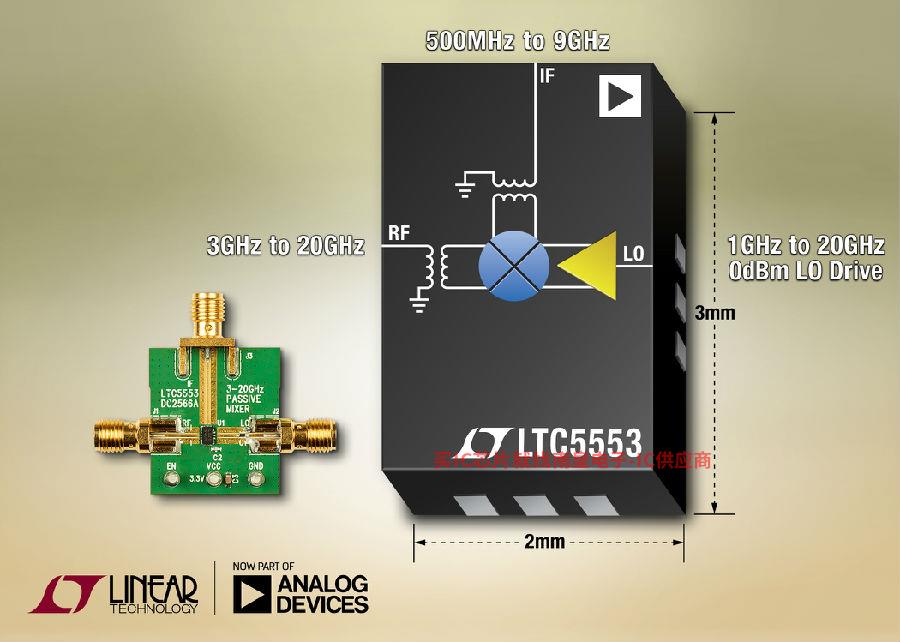

照片说明:超宽带3GHz至20GHz、高线性混频器集成LO缓冲器

性能概要：LTC5553

·匹配的RF频率3GHz至20GHz

·匹配的LO频率1GHz至20GHz

·匹配的IF频率500MHz至9GHz

·上变频或下变频

·高输入IP3在14GHz时为23.9dBm

在17GHz时为21.5dBm

·低LO驱动电平：0dBm

·低LO-RF泄漏在17GHz时为-32dBm

·低转换损失：17GHz时为11dB
