ADL5521是一款高性能GaAs pHEMT低噪声放大器。它提供高增益与低噪声系数，适合于单一下变频IF采样接收机架构与直接下变频接收机。

高集成度的ADL5521内置有源偏置与隔直电容，非常易于使用，并且不会牺牲设计灵活性。

ADL5521仅需少量外部器件即可调谐。这款器件的工作电压范围为3 V～5 V，源电流可以通过外部偏置电阻进行调节，以适应低功耗应用的需求。

ADL5521采用紧凑散热增强型3 mm × 3 mm LFCSP封装，工作温度范围为-40°C～+85°C。

还可提供完全组装的评估板。

Data Sheet, Rev 0, 10/2008

• 工作频率范围：400 MHz～4000 MHz
• 噪声系数：0.8 dB @ 900 MHz
• 仅需少量外部器件
• 内置有源偏置控制电路
• 内置隔直电容
• 可调偏置，适合低功耗应用
• 单电源电压：3 V～5 V
• 增益：20.8 dB @ 900 MHz
• OIP3：37.0 dBm @ 900 MHz
• P1dB ：21.8 dBm @ 900 MHz
• 小尺寸LFCSP封装
• 提供21.5 dB增益的引脚兼容版本

ADL5521ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.64（1000+个）

EVAL-ADL5521：ADL5521 评估板

本页提供400 MHz至4000 MHz低噪声放大器ADL5521的评估板订购信息。

---

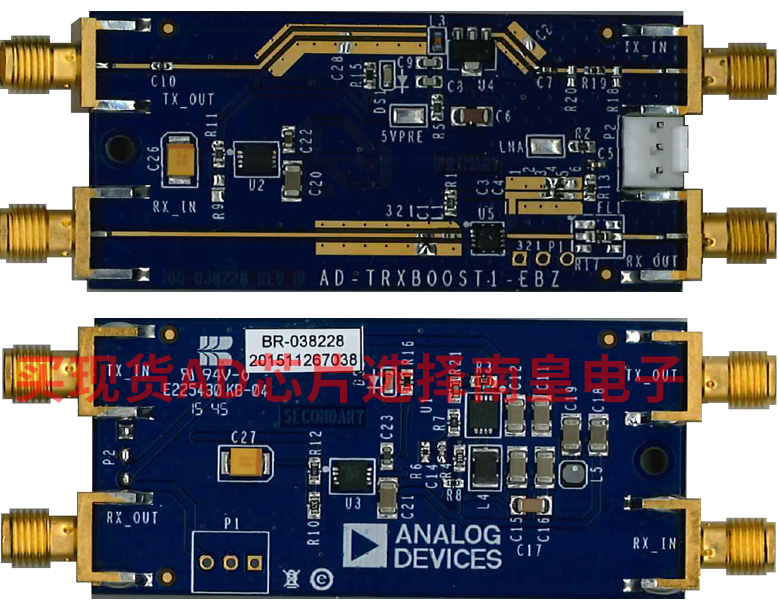

AD-TRXBOOST1-EBZ：TX/RX通道，调谐到2450MHz以提升信号

AD-TRXBOOST1-EBZ是一款针对FMCOMMS2/3/4/5板的插件板，包含AD9361。可在ADI产品页面上查看完整的芯片级设计封装，也可在ADI wiki知识库上查看有关板自身、使用方法以及周边设计封装的信息。

AD-TRXBOOST1-EBZ旨在提升发射和接收信号，以提高动态范围并将AD9361的输出功率增加至板的调谐值2.45GHz。
