ADG601/ADG602均为单芯片CMOS单刀单掷(SPST)开关，导通电阻典型值小于2.5 Ω。低导通电阻平坦度使ADG601/ADG602适合许多应用，尤其是要求低失真的应用。这些开关比机械继电器更可靠，功耗更低，封装尺寸更小，因此是机械继电器的理想替代产品。

ADG601为常开(NO)开关，ADG602为常闭(NC)开关。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至供电轨电压范围。

这些开关提供6引脚小型SOT-23封装、8引脚MSOP封装以及820 μm × 2255 μm裸片。

产品聚焦

低导通电阻：2Ω（典型值）

±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源

6引脚小型SOT-23封装、8引脚MSOP封装以及820 μm × 2255 μm裸片

轨到轨输入信号范围

应用

自动测试设备

电源路由

通信系统

数据采集系统

采样保持系统

航空电子

继电器替代方案

电池供电系统

• 低导通电阻：2.5Ω（最大值）
• 导通电阻平坦度：<0.65 Ω
• ±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源

• 轨到轨输入信号范围
• 6引脚小型SOT-23封装、8引脚MSOP封装以及820 μm × 2255 μm裸片
• 低功耗
• TTL/CMOS兼容型输入

ADG602BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.43（100-499个）；1.19（1000+个）

ADG602BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.43（100-499个）；1.19（1000+个）

ADG602BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.19（1000+个）

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

---

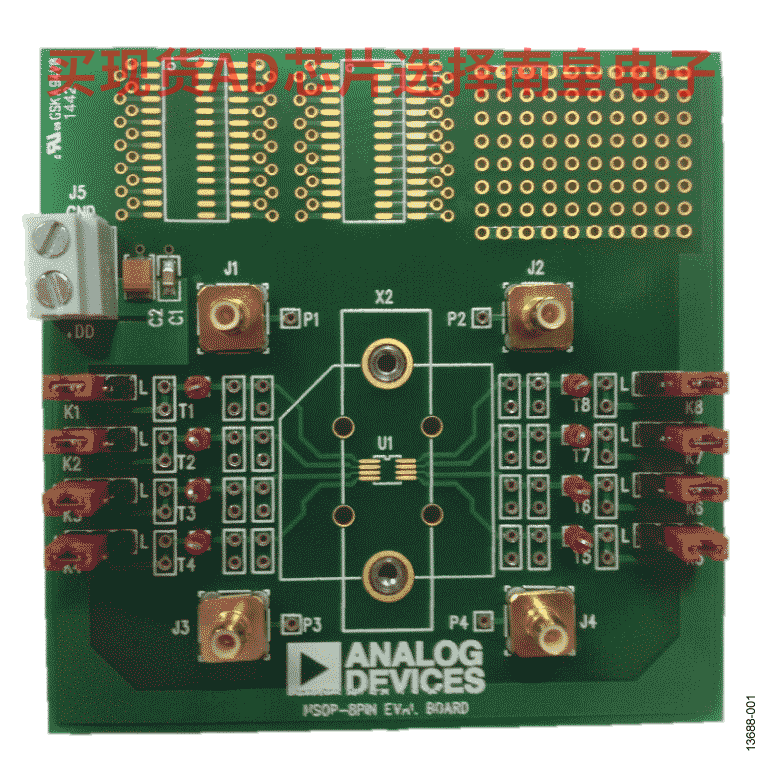

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
