ADG508A（CMOS 8通道模拟多路复用器）-AD代理

ADG508A的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：CMOS 8通道模拟多路复用器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG508A的产品详情：

ADG508A和ADG509A均为单芯片CMOS模拟多路复用器，分别内置8个通道和4个双通道。ADG508A根据3个二进制地址和一个使能输入的状态，将8路输入之一切换至公共输出。ADG509A根据2个二进制地址和一个使能输入的状态，将4路差分输入之一切换至公共差分输出。两款器件均提供TTL和5 V CMOS逻辑兼容型数字输入。

ADG508A和ADG509A均采用增强型LC2MOS 工艺设计，信号处理能力提高到 VSS 至 VDD ，并且可以在较宽的电源电压范围内工作。这些器件可以采用10.8 V至16.5 V范围内的任意单电源或双电源轻松工作。同时还具有高开关速度和低导通电阻特性。

产品特色

单/双电源规格，容差较大。单/双电源的额定电压范围均为10.8 V至16.5 V。

扩展的信号范围。采用增强型LC2MOS工艺，击穿电压较高，模拟信号范围提高到VSS 至 VDD 。

先开后合式开关动作。保证先开后合式开关动作，从而保护输入信号不受瞬时短路影响。

低泄漏。泄漏电流约为20 pA，因而这些多路复用器适合高精密电路。

数据手册, Rev. D, 7/09

ADG508A的优势和特点：

最大额定电源电压：44 V
模拟信号范围：VSS 至 VDD
单/双电源供电
宽电源电压范围：10.8 V至16.5 V

扩展塑性温度范围：−40°C至+85°C
低功耗：28 mW（最大值）
低泄漏：20 pA（典型值）

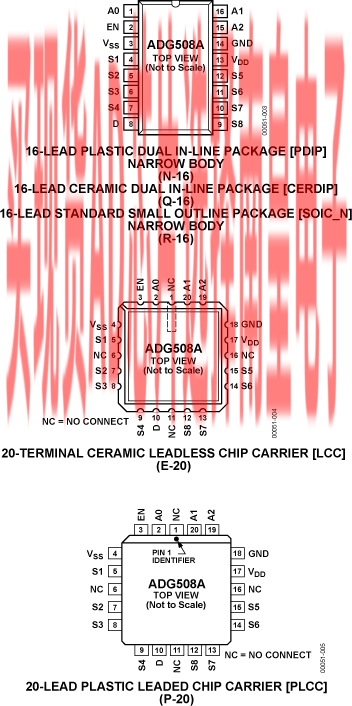

提供16引脚DIP/SOIC和20引脚PLCC/LCC封装
DG508A/HI-508和DG509A/HI-509的绝佳替代器件

ADG508A具体的完整产品型号参数及价格（美元）：

ADG508ABCHIPS，封装：none available，包装形式及数量：托盘，100，工作温度：25C，AD官网报价：

ADG508AKNZ，封装：16-Lead PDIP，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：4.95（100-499个）；4.23（1000+个）

ADG508AKPZ，封装：20-Lead Flatpack，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：5.49（100-499个）；4.66（1000+个）

ADG508AKRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：4.81（100-499个）；4.09（1000+个）

ADG508AKRZ-REEL，封装：16-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.81（100-499个）；4.09（1000+个）

ADG508AKRZ-REEL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：4.81（100-499个）；4.09（1000+个）

ADG508A的评估套件：

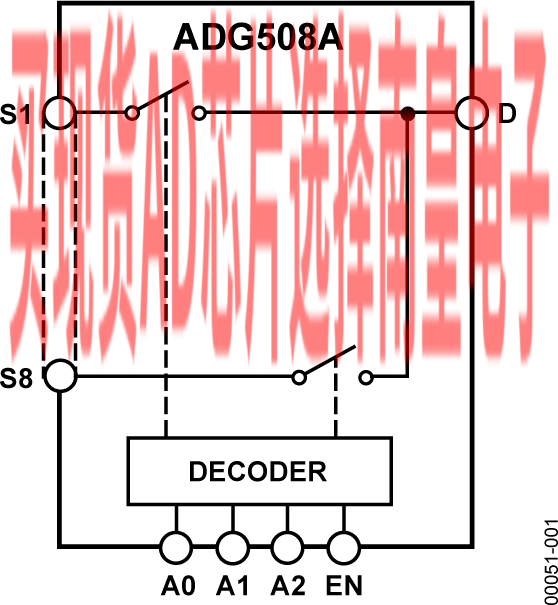

ADG508A的电路图解：
