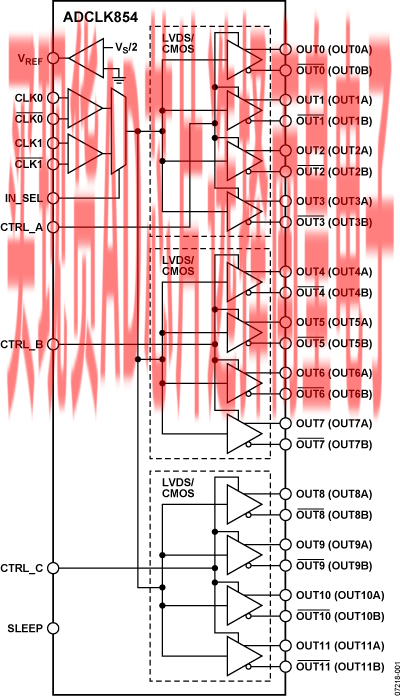

ADCLK854是一款1.2 GHz/250 MHz LVDS/CMOS扇出缓冲器，针对低抖动、低功耗应用进行了优化。其配置范围为12 LVDS至24 CMOS输出，包括LVDS和CMOS输出组合。三条控制线用于确定固定输出块（3/4组）为LVDS输出还是CMOS输出。

ADCLK854提供两路可选输入和休眠模式特性。IN_SEL引脚状态确定被扇出至所有输出的输入。SLEEP引脚可使能休眠模式，以关断器件。

包括LVPECL、LVDS、HSTL、CML、CMOS在内的各种单端和差分逻辑电平均可作为输入。表8列出了各类连接的接口选项。

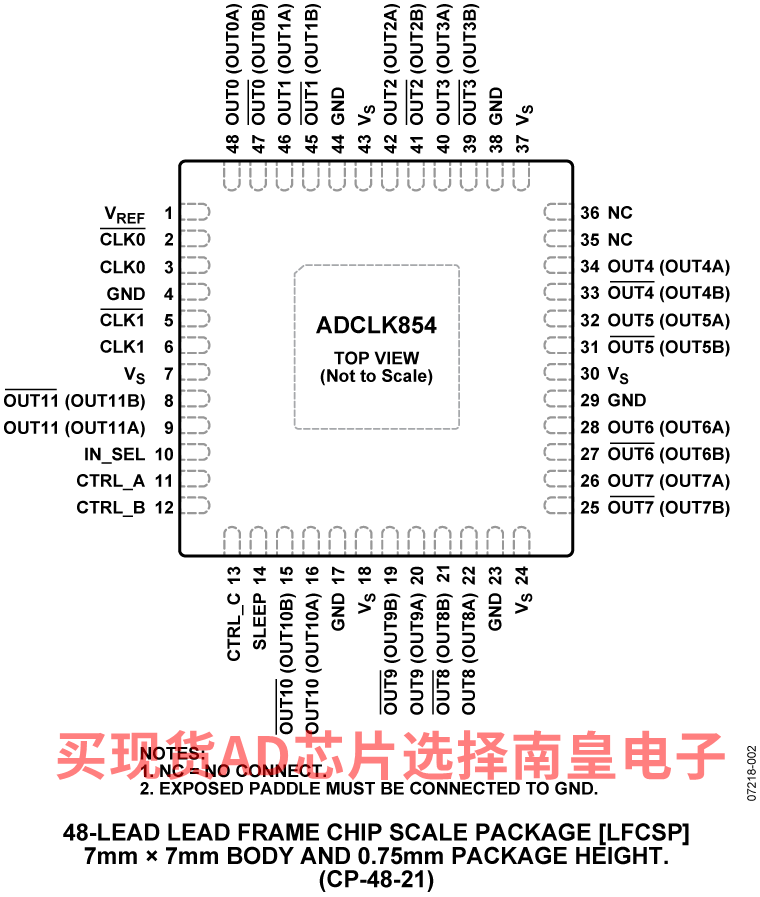

该器件采用48引脚LFCSP封装，额定工作温度范围为−40°C至+85°C（标准工业温度范围）。

应用

• 低抖动时钟分配
• 时钟与数据信号恢复
• 电平转换
• 无线通信
• 有线通信
• 医疗和工业成像
• 自动测试设备(ATE)和高性能仪器仪表

• 2个可选差分输入
• LVDS/CMOS可选输出
• 多达12 LVDS（1.2 GHz）或者24 CMOS（250 MHz）的输出
• 每通道功耗：<12 mW（工作频率为100 MHz）
• 综合抖动：54 fs（12 kHz至20 MHz）
• 附加宽带抖动：100 fs

• 传播延迟：2.0 ns（LVDS）
• 输出上升/下降时间：135 ps（LVDS）
• 输出至输出偏斜：70 ps（LVDS）
• 睡眠模式
• 引脚可编程控制
• 1.8 V电源

ADCLK854BCPZ，封装：48 ld LFCSP (7x7x.85mm w/2.8mm Pad)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：6.71（100-499个）；5.7（1000+个）

ADCLK854BCPZ-REEL7，封装：48 ld LFCSP (7x7x.85mm w/2.8mm Pad)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：6.71（100-499个）；5.7（1000+个）

EVAL-ADCLK854：ADCLK854评估板

ADCLK854数据手册包含有关该器件技术规格和操作的完整技术详细信息，在使用评估板时应加以参考。

ADCLK854是一款高性能时钟扇出缓冲器。评估板采用高质量的Rogers电介质材料制造。传输线路路径尽可能以差分方式靠近100 Ω。
