AD9970（采用Precision Timing™发生器的14位CCD信号处理器）-AD代理

AD9970的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：CCD和成像前端
技术类目：CCD和成像前端
功能描述：采用Precision Timing™发生器的14位CCD信号处理器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9970的产品详情：

AD9970是一款高度集成的CCD信号处理器，适用于高速数码摄像机应用。该器件由具有模数转换功能的完整模拟前端和可编程的时序驱动器组成，额定像素速率高可达65 MHz。在65 MHz下工作时，Precision Timing内核允许以240 ps的分辨率调整高速时钟。AD9970还包括一个范围缩小的LVDS接口用于数据输出。

模拟前端包括黑色电平箝位、CDS、VGA和一个65 MSPS、14位ADC。时序驱动器为RG、HL和H1至H4提供高速CCD时钟驱动器。此外，可通过三线式串行接口进行编程。

AD9970采用节省空间的5 mm × 5 mm、32引脚LFCSP_VQ封装，额定工作温度范围为−25°C至+85°C。

欲了解有关AD9970的更多信息，请发送电子邮件至afe.ccd@analog.com。

应用

专业高清电视摄像机

专专业和高端数码相机

广播电视摄像机

工业高速摄像机

高速数据采集系统

AD9970的优势和特点：

模拟与数字内核电压：1.8 V
范围缩小的串行数据链路
LVDS输出
相关双采样器(CDS)，增益−3 dB、0 dB、+3 dB和+6 dB
6 dB至42 dB、10位可变增益放大器(VGA)

14位、65 MHz ADC
具有可变电平控制功能的黑色电平箝位
完整的片内时序发生器
Precision Timing内核，分辨率为240 ps（65 MHz）
片内3 V水平和RG驱动器
5 mm × 5 mm、32引脚LFCSP_VQ

AD9970具体的完整产品型号参数及价格（美元）：

AD9970BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-25 to 85C，AD官网报价：15.34（100-499个）；13.04（1000+个）

AD9970BCPZRL，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-25 to 85C，AD官网报价：13.04（1000+个）

AD9970BCPZRL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-25 to 85C，AD官网报价：13.04（1000+个）

AD9970的评估套件：

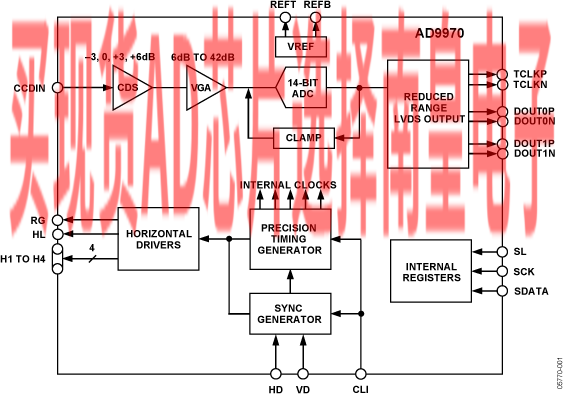

AD9970的电路图解：
