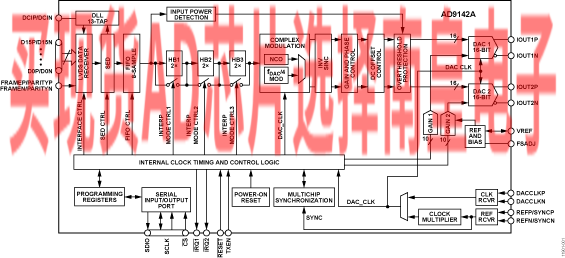

AD9142A是一款双通道、16位、高动态范围数模转换器(DAC)，提供1600 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。AD9142A TxDAC+ 具有针对直接变频传输应用进行优化的特性，包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列和ADRF670x系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9 mA至33 mA范围内进行编程。AD9142A提供72引脚LFCSP封装。

产品特色

应用

• 无线通信： 3G/4G 和 MC-GSM 基站、
  宽带中继器、软件定义无线电
• 宽带通信： 点对点、LMDS/MMDS
• 发射分集/MIMO
• 仪器仪表
• 自动测试设备

• 支持输入数据速率高达 575 MHz
• 极小的固有延迟差异： < 2 个 DAC 时钟周期
• 专有低杂散与失真设计
  • 6载波GSM ACLR = 79 dBc（200 MHz IF时）
  • SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
• 灵活的 16 位 LVDS 接口
  • 支持字和字节加载
  • 数据接口 DLL
  • 采样错误检测和奇偶校验
• 多芯片同步
  • 固定延迟和数据发生器延迟补偿
• 可选的 2×、4×、8× 插值滤波器
  • 低功耗架构
  • fS/4 省电粗调混频器

• 输入信号功率检测
  • 用于保护下游模拟电路的紧急制动功能
  • FIFO误差检测
• 片上数字控制振荡器允许载波放置在 DAC 奈奎斯特带宽内的任何位置
• 发射使能功能，可额外省电
• 高性能、低噪声 PLL 时钟倍频器
• 用于边带抑制的数字增益和相位调整
• 数字逆正弦滤波器
• 低功耗：1.6 GSPS 时为 1.8 W，1.25 GSPS 时为 1.5 W，全工作条件

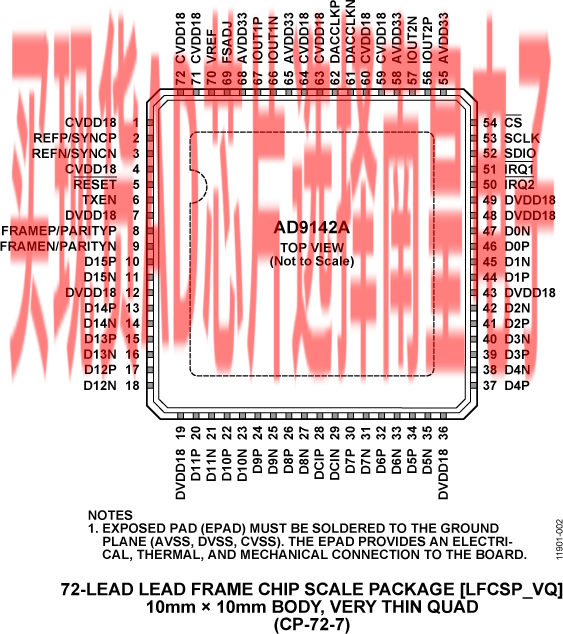

• 72 引脚 LFCSP

AD9142ABCPZ，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：58.44（100-499个）；49.68（1000+个）

AD9142ABCPZRL，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：58.44（100-499个）；49.68（1000+个）

EVAL-AD9142A：AD9142A 评估板

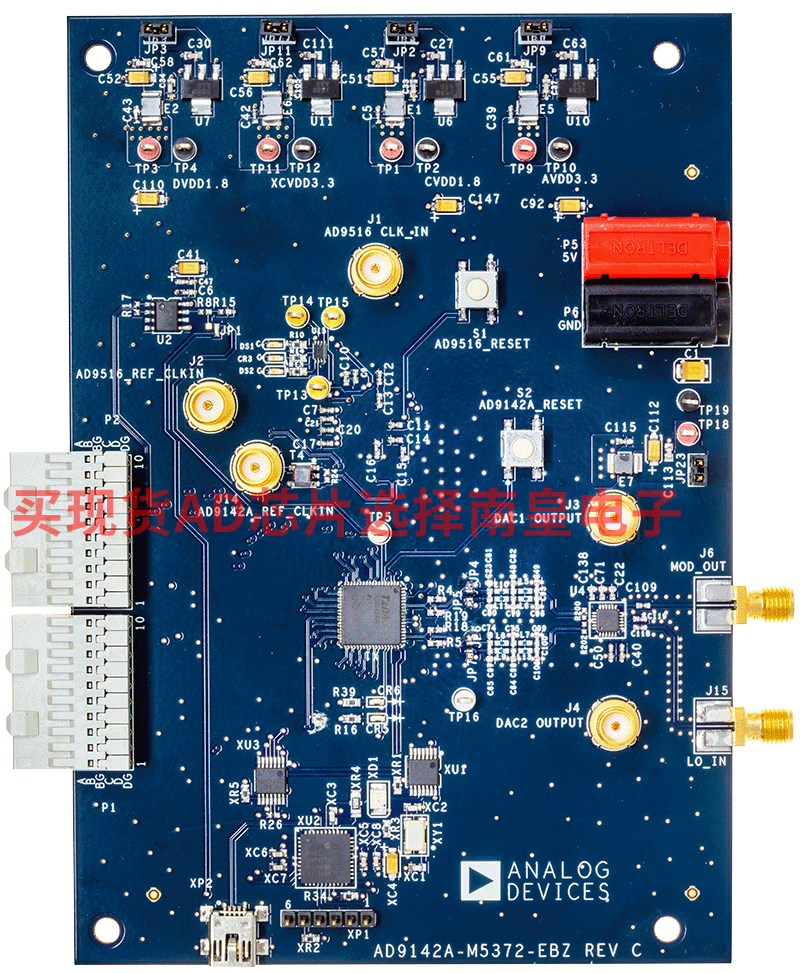

AD9142A评估板AD9142A-M5372-EBZ上集成ADL5372调制器，AD9142A-M5375-EBZ板上集成ADL5375调制器。该评估板连接到控制器板，用于快速评估AD9142A。用户必须提供电源、时钟源、数字数据源，并且要能通过频谱分析仪或示波器观察DAC输出。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。评估板附带ACE（分析|控制|评估）和DPG Downloader Lite软件，允许用户对SPI端口进行编程。通过SPI端口，DUT和时钟电路可被编程为其多种工作模式中的任意一种。
