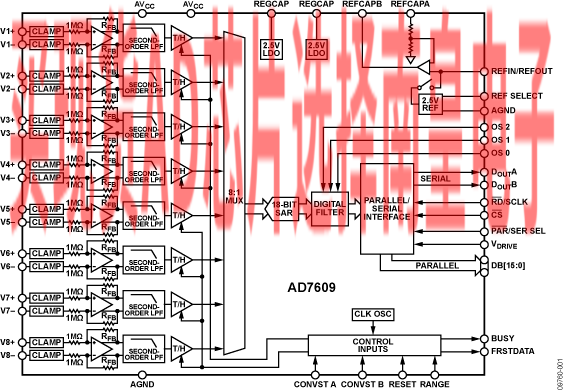

AD7609是一款18位、8通道、真差分、同步采样模数数据采集系统(DAS)。该器件内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、18位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7609采用5 V单电源供电，可以处理±20 V和±10 V真双极性差分输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受每个模拟输入引脚上最高达±16.5 V的电压。无论以何种采样频率工作，AD7609的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7609抗混叠滤波器的-3 dB截止频率为32 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低-3 dB带宽。

应用

• 电力线监控和保护系统
• 多相电机控制
• 仪器仪表和控制系统
• 多轴定位系统
• 数据采集系统(DAS)

• 8路同步采样输入
• 真差分输入
• 真双极性模拟输入范围：±20 V、±10 V
• 5 V模拟单电源，VDRIVE：2.3 V至5.25 V
• 完全集成的数据采集解决方案
  • 模模拟输入箝位保护
  • 具有1 MΩ模拟输入阻抗的输入缓冲器
  • 二阶抗混叠模拟滤波器
  • 片内精密基准电压及基准电压缓冲器
  • 18位、200 kSPS ADC（所有通道）
  • 通过数字滤波器提供过采样功能

• 灵活的并行/串行接口
• SPI/QSPI/MICROWIRE/DSP兼容
• 性能
  • 模拟输入通道提供7 kV ESD额定值
  • 98 dB SNR，−107 dB THD
  • 动态范围：最高105 dB（典型值）
  • 低功耗：100 mW
  • 待机模式：25 mW

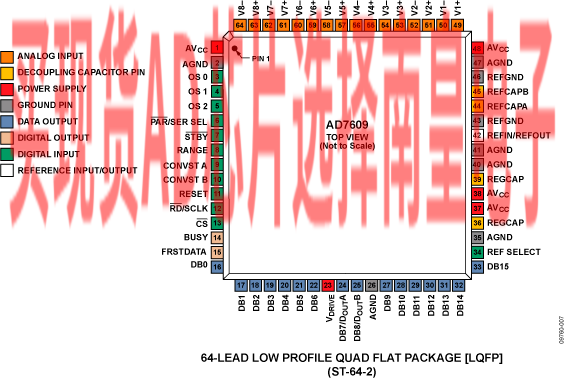

• 64引脚LQFP封装

AD7609BSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：30.39（100-499个）；25.76（1000+个）

AD7609BSTZ-RL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：30.39（100-499个）；25.76（1000+个）

EVAL-AD7609：AD7609 评估板

EVAL-AD7609EDZ 是针对 AD7609 的功能完备的评估套件。该评估板以独立模式运行或与转换器评估和开发板 EVAL-CED1Z 结合使用。与转换器评估和开发板结合使用时，用户可通过提供的软件对该 ADC 的性能进行详细分析。该软件附带技术说明，其中描述了独立运行或与转换器评估和开发板结合使用时对评估板的操作和设置。
