AD7291是一款12位、高速、低功耗、8通道、逐次逼近型ADC，内置温度传感器。它采用3.3V单电源供电，配有I2C兼容接口。采样保持放大器可处理频率高达50 MHz的输入信号，多路复用器则可用于8通道采样。

每个AD7291均提供与I2C接口兼容的双线式串行接口。它提供一个可编程序列器，可以选择用于转换的预编程通道序列。该器件具有2.5 V的片内基准电压源，可以将其禁用以便使用外部基准电压源。

AD7291内置一个高精度带隙温度传感器，12位ADC对其进行监控和数字化，以提供0.25°C的分辨率。它采用先进的设计技术，可在高吞吐速率下实现极低的功耗。该器件还提供灵活的电源/吞吐速率管理选项，采用20引脚LFCSP封装。

产品聚焦

• 12位SAR型ADC
  8 路单端输入
  通道序列器功能
  模拟输入范围：0至2.5V
• 12位温度数字转换器
  温度传感器精度：±2°C（典型值）
• 温度范围：−40°C至+125°C
• 额定电压(VDD)：2.8 V至3.6V
• 逻辑电压(VDRIVE)：1.65V 至3.6V

• 关断电流：<10 μA
• 2.5V内部基准电压源
• I2C兼容型串行接口，支持标准和快速模式

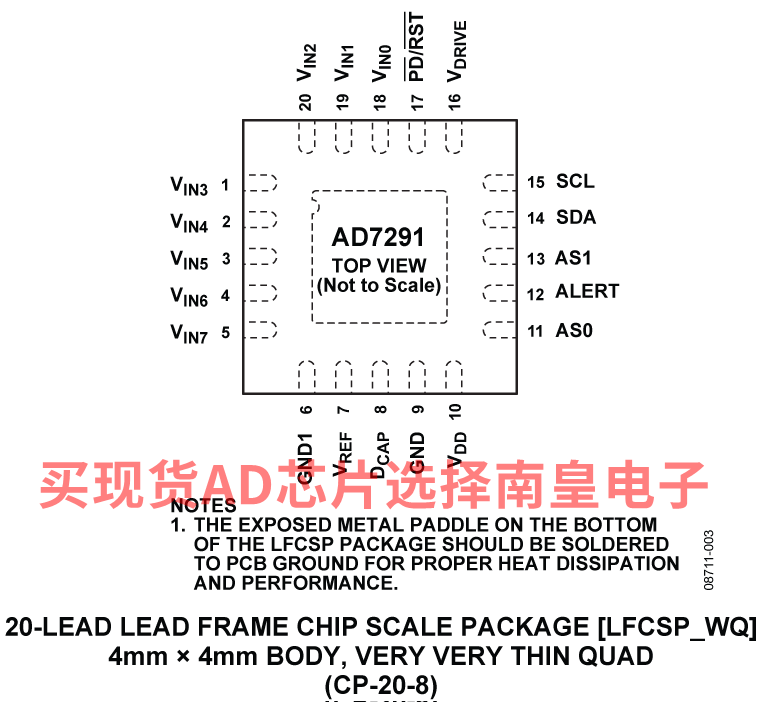

• 20引脚LFCSP封装
• SPI版本请参考AD7928

AD7291BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.49（1000+个）

AD7291BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.49（1000+个）

AD7291TCPZ-EP，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-55 to 125C，AD官网报价：7.92（100-499个）；6.73（1000+个）

AD7291TCPZ-EP-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 125C，AD官网报价：7.92（100-499个）；6.73（1000+个）

EVAL-AD7291：AD7291 评估板

EVAL-AD7291SDZ是针对AD7291的全功能评估板。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。
