AD5693R/AD5692R/AD5691R均属于nanoDAC+系列，分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。这些器件均内部集成默认2.5 V基准电压源，提供2 ppm/°C漂移。 输出范围可编程设置为0 V至VREF 或 0 V 至 2 × VREF。 采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 这些器件采用2.00 mm × 2.00 mm、8引脚LFCSP或10引脚MSOP封装。

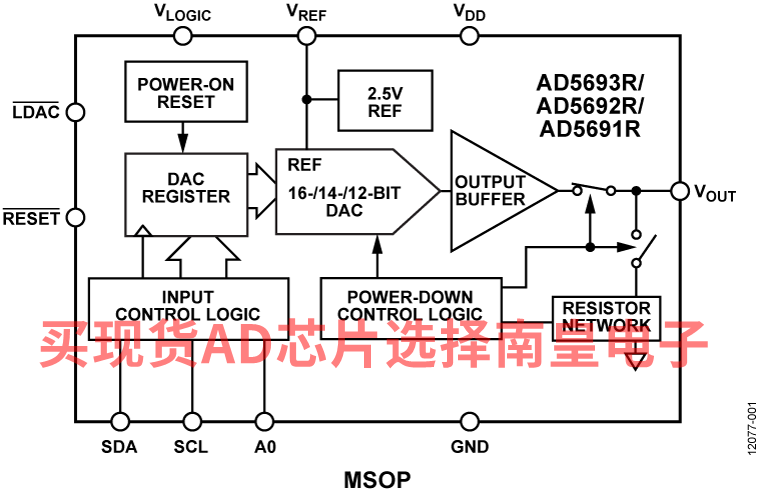

内部上电复位电路确保DAC寄存器上电时写入零电平，而内部输出缓冲器配置为正常模式。 AD5693R/AD5692R/AD5691R具有关断模式，可在5 V时降低器件功耗至2 μA（最大值），并且提供软件可选的输出负载。

AD5693R/AD5692R/AD5691R采用 I2C接口。 某些器件选项还提供异步 RESET 引脚和 VLOGIC引脚，可兼容1.8 V。

产品特色

高相对精度(INL)：±2 LSB最大值（AD5693R，16位）

低漂移2.5V片内基准电压源：
2 ppm/°C（典型值）
温度系数：5 ppm/°C（最大值）

2 mm × 2 mm、8引脚LFCSP和10引脚MSOP

应用

• 过程控制
• 数据采集系统
• 数字增益和失调电压调整
• 可编程电压源
• 光学模块

• 超小型封装：
  2 mm × 2 mm、8引脚LFCSP
• 高相对精度(INL)：
  16位时最大±2 LSB
• 低漂移2.5 V基准电压源：
  2 ppm/℃（典型值）
• 可选输出范围：
  2.5 V或5 V
• 总不可调整误差(TUE)：0.06% FSR（最大值）
  失调误差：±1.5 mV（最大值）
  增益误差：±0.05% FSR（最大值）

• 低毛刺：0.1 nV-sec
• 高驱动能力：20 mA
• 低功耗： 1.2mW @ 3.3V
• 独立逻辑电源：
  1.8 V至5.5 V
• 宽工作温度范围：
  -40 ℃至+105 ℃
• 鲁棒的4 kV HBM ESD保护

AD5691RACPZ-1RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：1.91（1000+个）

AD5691RBCPZ-RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：2.09（1000+个）

AD5691RBRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：2.46（100-499个）；2.09（1000+个）

AD5691RBRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.46（100-499个）；2.09（1000+个）

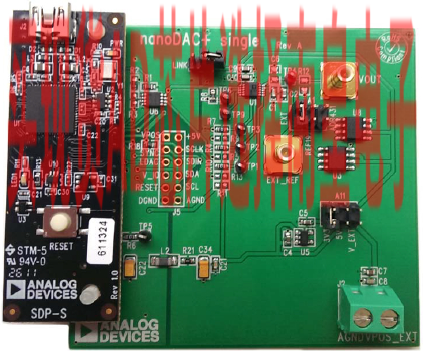

EVAL-AD5693R：AD5693R 评估板

EVAL-AD5693RSDZ设计可帮助客户快速进行AD5693R电路原型制作，并缩短设计时间。AD5693R采用2.7 V至5.5 V单电源供电。AD5693R集成了一个2.5 V板载基准电压源，用以提供2.5 V或5 V的输出电压范围。

EVAL-AD5693RSDZ评估板通过SDP板与USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5693RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5693R。EVAL-AD5693RSDZ评估板需要购买EVAL-SDP-CB1Z (SDP-B)板或EVAL-SDP-CS1Z (SDP-S)板。

有关完整详情，请参阅AD5693R数据手册，使用该评估板时必须同时参考用户指南(UG-675)与数据手册。
